Perkakas Lunak vs. Perkakas Keras untuk Cetakan Injeksi: Panduan Komprehensif

Pendahuluan

Dalam dunia manufaktur, cetakan injeksi tetap menjadi stdanar emas untuk memproduksi komponen plastik berkualitas tinggi yang konsisten. Namun, hambatan terbesar untuk masuk ke industri ini biasanya bukan pada harga resin plastiknya, melainkan biaya resin plastiknya cetakan (atau “alat”) itu sendiri.

Bagi perancang dan insinyur produk, “strategi perkakas” sering kali merupakan keputusan paling penting dalam siklus hidup proyek. Membuat pilihan yang salah dapat menyebabkan terbuangnya anggaran ribuan dolar atau, sebaliknya, cetakan menjadi aus sebelum Anda memenuhi pesanan.

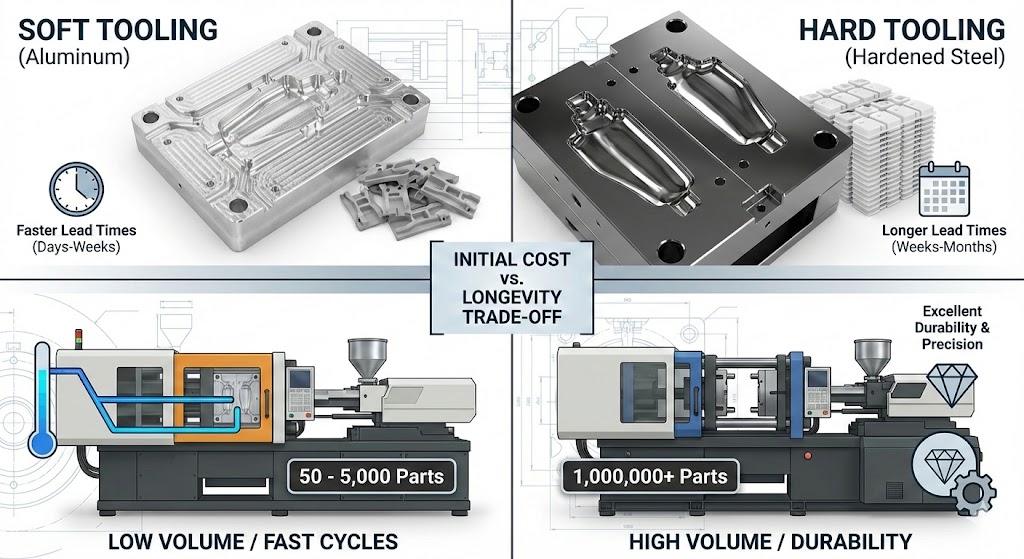

Industri umumnya membagi pembuatan cetakan menjadi dua kategataui: Perkakas Lembut and Perkakas Keras . Meskipun namanya menyiratkan perbedaan tekstur fisik, perbedaannya sebenarnya terletak pada metalurgi bahan cetakan, kecepatan pemesinan, dan umur panjang.

Panduan ini mengeksplatauasi perbedaan teknis dan komersial antara kedua pendekatan ini untuk membantu Anda memutuskan jalur mana yang sesuai dengan anggaran, jadwal, dan volume produksi Anda.

Apa itu Perkakas Lunak?

Perkakas lunak umumnya mengacu pada cetakan yang dibuat dari bahan yang lebih lembut dan lebih mudah dipotong dibandingkan baja perkakas tradisional. Ini adalah metode dominan untuk pembuatan prototipe, produksi jembatan, dan proses produksi bervolume rendah (biasanya 50 hingga 5.000 komponen).

Penting untuk dijelaskan bahwa “lunak” tidak berarti cetakannya lentur seperti karet. Hampir selalu terbuat dari logam, tetapi logam yang tidak memiliki kekerasan ekstrim seperti baja yang diberi perlakuan panas.

Bahan Umum

• Paduan Aluminium: Bahan yang paling umum untuk perkakas lunak adalah aluminium. Paduan bermutu tinggi seperti Aluminium 7075 or QC-10 sering digunakan karena menawarkan kekuatan tinggi dan kemampuan mesin yang sangat baik.
• Baja Ringan: Kadang-kadang, baja bermutu rendah dan tidak dikeraskan digunakan untuk perkakas lunak, meskipun aluminium lebih disukai karena sifat pendinginannya.
• Komposit Cetak 3D: Dalam kasus yang sangat spesifik dan bervolume sangat rendah, cetakan polimer cetak 3D digunakan, meskipun cetakan tersebut terdegradasi dengan sangat cepat.

Keuntungan Perkakas Lunak

1. Biaya Awal yang Lebih Rendah: Aluminium jauh lebih mudah dikerjakan daripada baja. Hal ini mengurangi keausan pada pemotong CNC dan dapat dikerjakan dengan kecepatan lebih tinggi. Hal ini dapat mengurangi biaya perkakas awal sebesar 30% hingga 50% dibandingkan dengan perkakas keras.
2. Waktu Pimpin Lebih Cepat: Karena bahannya lebih lembut dan tidak memerlukan perlakuan panas pasca pemesinan, perkakas lunak sering kali sudah siap digunakan 1–2 minggu , dibandingkan dengan 4–8 minggu untuk alat keras.
3. Konduktivitas Termal Unggul: Ini adalah keuntungan teknis yang sering diabaikan. Aluminium memindahkan panas 5x lebih cepat daripada baja perkakas. Hal ini memungkinkan plastik mendingin dan mengeras lebih cepat, sehingga mengurangi waktu siklus secara signifikan dan berpotensi menurunkan harga komponen.
4. Kemudahan Modifikasi: Jika perubahan desain diperlukan, lebih mudah membuang aluminium yang ada untuk membuka dimensi daripada memodifikasi baja yang diperkeras.

Kekurangan Perkakas Lunak

1. Umur Alat Terbatas: Aluminium rentan terhadap erosi dari plastik berisi kaca dan keausan akibat gaya penjepitan mesin. Perkakas lunak biasanya bertahan selama 1.000 hingga 10.000 siklus sebelum dimensi mulai melayang atau berkedip (plastik berlebih) muncul.
2. Batasan Permukaan Akhir: Perkakas lunak cannot maintain a high-gloss “mirror” polish (SPI A-1 or A-2). The metal is too soft and will scratch during part ejection. It is better suited for matte or textured finishes.
3. Garis Perpisahan yang Rapuh: Tepi tempat kedua bagian cetakan bertemu dapat dengan mudah membulat atau penyok, sehingga menyebabkan cacat kosmetik pada bagian tersebut.

Apa itu Perkakas Keras?

Perkakas keras menciptakan tenaga kerja di dunia manufaktur. Cetakan ini dibuat dari baja bermutu tinggi yang mampu menahan jutaan siklus, suhu tinggi, dan bahan abrasif. Ini adalah standar untuk produksi massal.

Bahan Umum

• Baja P20: Baja perkakas pra-perkerasan yang sering digunakan untuk cetakan “Kelas 102”. Ini tahan lama tetapi tidak rapuh seperti baja yang dikeraskan sepenuhnya.
• Baja H13: Standar industri untuk produksi volume tinggi. Ini diberi perlakuan panas hingga kekerasan ekstrem (Rockwell C 48-52) untuk menahan keausan dan kelelahan termal.
• Baja Tahan Karat (420): Digunakan ketika ketahanan terhadap korosi diperlukan, seperti ketika mencetak PVC atau plastik korosif lainnya.

Keuntungan Perkakas Keras

1. Daya Tahan Volume Tinggi: Perkakas baja H13 yang dirawat dengan baik dapat berfungsi 1 juta siklus tanpa keausan yang berarti.
2. Toleransi Ketat: Baja keras bersifat kaku dan tidak berubah bentuk di bawah tekanan injeksi tinggi yang diperlukan untuk bagian yang rumit. Hal ini memungkinkan akurasi dimensi yang sangat ketat.
3. Selesai Permukaan Unggul: Perkakas keras is required for high-gloss, optical-grade finishes. The steel is hard enough to be polished to a mirror shine without scratching.
4. Tindakan Kompleks: Perkakas keras is better suited for complex side-actions, sliders, and lifters that are required for parts with undercuts.

Kekurangan Perkakas Keras

1. Investasi Awal Tinggi: Bahan bakunya mahal, dan pemesinan baja yang diperkeras sering kali memerlukan EDM (Electrical Discharge Machining) dan kecepatan potong CNC yang lambat. Biayanya jauh lebih tinggi dibandingkan perkakas lunak.
2. Waktu Pimpin yang Panjang: Antara pemesinan kasar, penghilangan tegangan, perlakuan panas, dan penggilingan/pemolesan akhir, sering kali dibutuhkan perkakas keras 4 hingga 12 minggu untuk menyelesaikan.
3. Sulit untuk Dimodifikasi: Setelah perkakas baja mengeras, perubahan menjadi sulit dilakukan. Seringkali memerlukan pengelasan dan penggilingan ulang, yang meninggalkan “bekas saksi” pada alat dan bisa mahal.

Ringkasan Singkat: Trade-Off

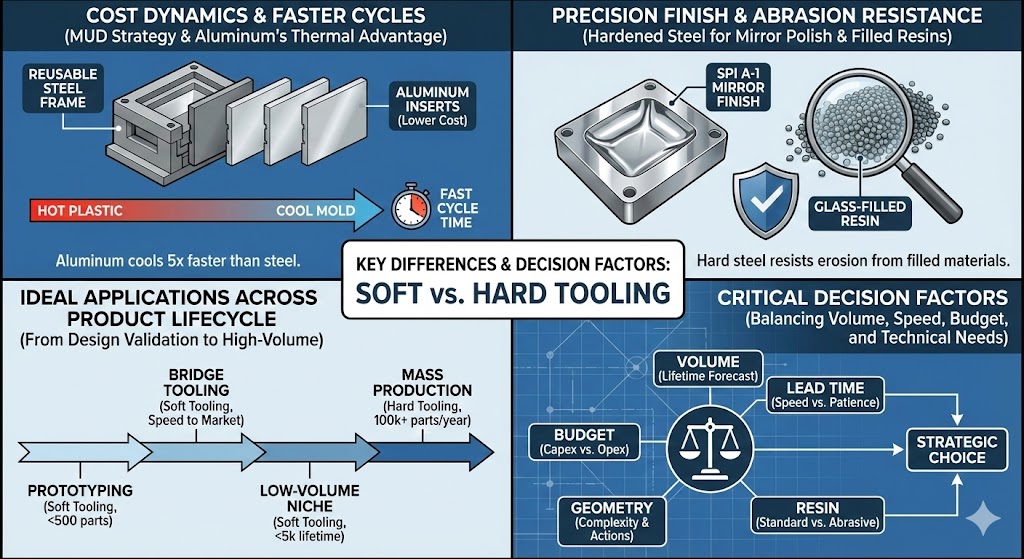

Perbedaan Utama: Penyelaman Mendalam

Meskipun definisi di atas menguraikan pro dan kontra secara umum, memahami perbedaannya sangat penting untuk membuat keputusan manufaktur yang tepat.

1. Dinamika Biaya dan Strategi “MUD”.

Perbedaan yang paling jelas adalah biaya awal. Perkakas lunak jauh lebih murah karena mesin aluminium lebih cepat dan tidak memerlukan perlakuan panas pasca pemesinan. Perkakas keras melibatkan paduan baja yang mahal, kecepatan pemesinan yang lebih lambat, dan seringkali proses Pemesinan Pelepasan Listrik (EDM) yang rumit untuk membakar fitur menjadi logam yang diperkeras.

Namun, biaya tidak selalu bersifat biner. Jalan tengah yang umum digunakan dalam industri ini adalah Unit Utama Mati (MUD) sistem.

• Strategi: Cetakan menggunakan dasar (rangka) cetakan baja universal yang dapat digunakan kembali dan tetap berada di dalam mesin. Mereka hanya mengerjakan “sisipan” yang lebih kecil (inti dan rongga yang membentuk bagian spesifik Anda) dari baja lunak atau aluminium.
• Manfaatnya: Anda terhindar dari membayar struktur dasar baja yang berat, sehingga secara signifikan menurunkan biaya masuk untuk pembuatan prototipe atau perkakas jembatan sambil tetap menggunakan mesin cetakan standar.

2. Waktu Siklus dan Konduktivitas Termal

Ini sering menjadi pembeda yang paling diabaikan. Kecepatan produksi suatu komponen sangat bergantung pada seberapa cepat Anda dapat mendinginkan plastik cair.

• Perkakas Lembut Advantage: Aluminium memiliki konduktivitas termal yang jauh lebih tinggi dibandingkan baja. Ini menarik panas keluar dari plastik lebih cepat, memungkinkan bagian tersebut mengeras lebih cepat. Untuk produksi yang terdiri dari 5.000 komponen, waktu siklus yang lebih cepat dari perkakas aluminium terkadang dapat mengimbangi biaya awal yang lebih tinggi dibandingkan dengan perkakas baja yang sangat murah.
• Perkakas Keras Reality: Baja menahan panas lebih lama. Untuk mencapai waktu siklus yang cepat dengan perkakas keras, saluran pendingin internal yang rumit dan dibor (“pendinginan konformal”) sering kali diperlukan, sehingga semakin meningkatkan biaya perkakas.

3. Permukaan Akhir dan Akurasi

Jika bagian Anda memerlukan penyelesaian optik seperti cermin (SPI A-1 atau A-2), perkakas keras adalah wajib .

• Aluminium terlalu lunak untuk menahan polesan tinggi dalam waktu lama; fase ejeksi dari siklus pencetakan akan menggores permukaan secara mikroskopis setelah beberapa ratus pengambilan gambar, sehingga menurunkan hasil akhir yang mengkilap.
• Baja yang diperkeras cukup tangguh untuk mempertahankan polesan sempurna selama ratusan ribu siklus.

Demikian pula, untuk suku cadang yang memerlukan toleransi yang sangat ketat (misalnya, ±0,001 inci), baja keras lebih disukai karena tidak akan membelok atau melentur di bawah tekanan injeksi tinggi, sehingga memastikan dimensi suku cadang konsisten.

4. Kompatibilitas Material (Abrasiveness)

Resin plastik yang Anda pilih menentukan alat yang Anda butuhkan. Plastik standar seperti Polypropylene (PP) atau ABS relatif lembut terhadap cetakan.

Namun, resin tingkat teknik sering kali mengandung bahan tambahan seperti serat kaca or pengisi mineral untuk menambah kekuatan. Bahan-bahan ini bertindak seperti amplas cair di dalam cetakan. Nilon berisi kaca yang disuntikkan ke dalam alat lunak aluminium akan mengikis gerbang dan detail permukaan dengan cepat, sehingga menghancurkan alat tersebut dalam waktu kurang dari 1.000 tembakan. Baja H13 yang dikeraskan diperlukan untuk menahan abrasi ini.

Aplikasi Ideal

Memilih strategi perkakas yang tepat bergantung sepenuhnya pada posisi Anda dalam siklus hidup pengembangan produk.

Aplikasi Terbaik untuk Perkakas Lunak (Aluminium/Baja Ringan)

• Pembuatan Prototipe dan Validasi Desain: Saat Anda memerlukan 50–200 suku cadang dalam material produksi aktual untuk menguji kesesuaian, bentuk, dan fungsi sebelum menggunakan perkakas baja yang mahal.
• Pengujian Pasar: Memproduksi dalam jumlah kecil untuk mengukur minat konsumen di pameran dagang atau untuk rilis beta terbatas.
• Perkakas Jembatan: Strategi penting di mana perkakas lunak dibuat dengan cepat untuk segera mulai memasok suku cadang sambil menunggu waktu tunggu yang lama untuk perkakas keras bervolume tinggi yang dibuat di tempat lain.
• Produk Niche Volume Rendah: Produk dengan total permintaan seumur hidup di bawah 5.000 unit dimana investasi pada peralatan keras tidak akan pernah membuahkan hasil.

Aplikasi Terbaik untuk Perkakas Keras (Baja Keras)

• Produksi Massal Volume Tinggi: Setiap proyek yang membutuhkan 100.000 hingga jutaan suku cadang setiap tahunnya (misalnya, barang elektronik konsumen, komponen otomotif, tutup botol).
• Bahan Abrasif: Bagian yang terbuat dari resin berisi kaca atau berisi mineral yang akan mengunyah perkakas lunak.
• Persyaratan Presisi Tinggi: Roda gigi, perangkat medis, atau konektor elektronik yang memerlukan stabilitas dimensi dalam jutaan siklus sangat penting.
• Persyaratan Kosmetik Tinggi: Bagian yang membutuhkan hasil akhir kilap yang tahan lama atau tekstur yang rumit dan konsisten.

Faktor yang Perlu Dipertimbangkan Saat Memilih

Saat menghadapi keputusan perkakas lunak vs. keras, evaluasi proyek Anda berdasarkan lima faktor penting berikut.

1. Total Volume Produksi (Seumur Hidup)
Ini adalah filter utama. Jika perkiraan seumur hidup Anda di bawah 5.000 komponen, mulailah dengan melihat perkakas lunak. Jika jumlahnya lebih dari 50.000, perkakas keras hampir pasti merupakan jalur yang benar. Area abu-abu di antaranya memerlukan analisis biaya yang lebih mendalam.

2. Kecepatan ke Pasar (Lead Time)
Apakah Anda memerlukan suku cadang dalam 3 minggu untuk memenuhi tenggat waktu peluncuran yang penting, atau Anda punya waktu 3 bulan? Jika kecepatan adalah hal yang terpenting, perkakas lunak adalah satu-satunya pilihan yang dapat menghasilkan hasil dengan cepat. Perkakas keras adalah proses yang lambat dan disengaja.

3. Kendala Anggaran (Capex vs. Opex)
Apakah Anda terkendala belanja modal awal (Capex)? Perkakas lunak menurunkan harga stiker di muka. Namun, jika Anda memiliki modal, perkakas keras menawarkan harga per satuan yang lebih rendah dalam jangka panjang, sehingga mengurangi pengeluaran operasional (Opex).

4. Bagian Geometri dan Kompleksitas
Meskipun kedua metode dapat menangani geometri yang kompleks, perkakas keras lebih cocok untuk “tindakan” rumit di dalam cetakan, seperti penggeser yang rumit, pengangkat untuk potongan bawah, dan mekanisme pelepasan untuk bagian berulir. Komponen bergerak ini cepat aus jika terbuat dari logam lunak.

5. Bahan Resin
Seperti disebutkan di atas, jika Bill of Materials Anda memerlukan 30% Nilon berisi kaca, Anda harus menganggarkan anggaran untuk perkakas keras, berapa pun volumenya. Menggunakan perkakas lunak untuk bahan abrasif adalah tindakan ekonomi yang salah.

Analisis Biaya: Perkakas Lunak vs. Keras

Keputusan sering kali bermuara pada soal matematika: Total Biaya Kepemilikan (TCO) . Anda harus menyeimbangkan “harga stiker” di muka cetakan dengan “harga satuan” jangka panjang dari suku cadang tersebut.

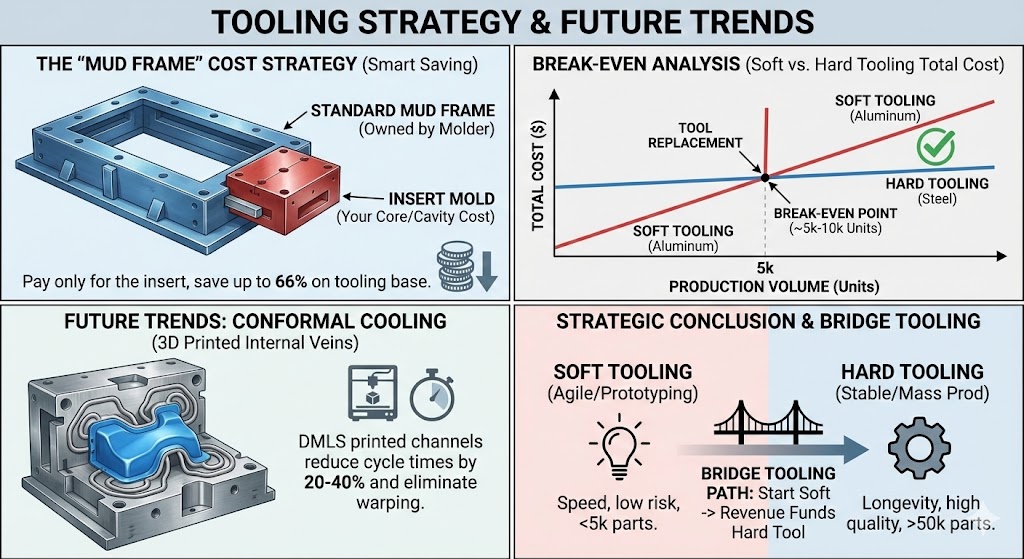

1. Strategi “MUD Frame” (Tip Pro)

Sebelum melihat biaya penuh, Anda harus mengetahuinya Unit Utama Mati (MUD) sisipan.
Daripada membeli dasar cetakan khusus (yang berat dan mahal), Anda dapat menggunakan “Sisipan MUD”. Ini adalah bingkai standar yang dimiliki oleh pembuat cetakan, tempat mereka memasukkan inti dan rongga spesifik Anda.

• Dampak Biaya: Hal ini dapat mengurangi biaya perkakas awal Anda sebesar hingga 66% karena Anda tidak membayar untuk dasar cetakan struktural, hanya area pembentukannya.
• Terbaik Untuk: Strategi perkakas lunak dan keras untuk komponen berukuran di bawah 6 inci.

2. Perincian Hipotetis: “Perumahan Plastik”

Mari kita lihat skenario dunia nyata untuk rumah plastik standar (kira-kira 4" x 4") untuk melihat di mana letak titik impasnya.

Analisis Titik Impas:

• Pada 1.000 unit:

  • Perkakas Lembut Total: $3.500 ($1,20 * 1.000) = $4.700
  • Perkakas Keras Total: $12.000 ($1,45 * 1.000) = $13.450
  • Pemenang: Perkakas Lembut oleh tanah longsor.

• Pada 20.000 unit:

  • Perkakas Lembut Total: Membutuhkan 4 cetakan baru ($14,000) Suku cadang ($24,000) = $38.000
  • Perkakas Keras Total: Satu cetakan ($12,000) Suku cadang ($17,000 @ tarif massal) = $29.000
  • Pemenang: Perkakas Keras .

Pelajarannya: “Titik persilangan” biasanya terjadi di antara 5.000 dan 10.000 unit . Jika Anda berencana untuk meningkatkan skala lebih dari itu, perkakas baja yang mahal menjadi pilihan yang lebih murah.

Tren Masa Depan dalam Perkakas Cetakan Injeksi

Pilihan biner antara “aluminium vs. baja” semakin kabur seiring kemajuan teknologi. Inilah yang mengubah permainan pada tahun 2025 dan seterusnya.

1. Pendinginan Konformal (“Vena Internal”)

Secara tradisional, saluran pendingin dibor dalam garis lurus melalui baja. Hal ini meninggalkan “titik panas” yang tidak dapat dijangkau oleh bor.

• Inovasi: Menggunakan Sintering Laser Logam Langsung (DMLS) (Pencetakan logam 3D), insinyur dapat mencetak cetakan baja dengan saluran pendingin yang melengkung dan memutar di dalam dinding cetakan, mengikuti bentuk bagiannya dengan sempurna.
• Manfaatnya: Hal ini mengurangi waktu siklus sebesar 20% hingga 40% dan hampir menghilangkan lengkungan.

2. Perkakas Hibrid

Desainer semakin banyak menggunakan cetakan hibrida . Mereka menggunakan dasar baja mesin standar untuk daya tahan tetapi menggunakan sisipan baja cetak 3D untuk fitur kompleks yang tidak mungkin dikerjakan dengan pemotong CNC. Hal ini memadukan presisi AM (Additive Manufacturing) dengan ketahanan perkakas tradisional.

3. Cetakan Cerdas (Industri 4.0)

Perkakas keras kelas atas kini dilengkapi dengan sensor piezoelektrik tertanam. Sensor-sensor ini memonitor tekanan dan suhu di dalam rongga secara real-time, secara otomatis menyesuaikan mesin cetak injeksi untuk mencegah kerusakan sebelum terjadi.

Kesimpulan

Memilih antara perkakas Lunak dan Keras bukanlah tentang “baik vs. buruk”—ini adalah tentang manajemen risiko .

• Pilih Perkakas Lunak (Aluminium) jika: Anda sedang dalam tahap pembuatan prototipe, membutuhkan suku cadang dalam waktu kurang dari 2 minggu, memiliki anggaran ketat di bawah $5k, atau total permintaan pasar Anda tidak pasti. Ini adalah titik masuk yang tangkas dan berisiko rendah.
• Pilih Perkakas Keras (Baja) jika: Anda memiliki desain yang tervalidasi, memerlukan penyelesaian tingkat optik, sedang mencetak bahan berisi kaca yang bersifat abrasif, atau perlu menjamin pasokan untuk ratusan ribu unit. Ini adalah investasi pada stabilitas dan kualitas.

Rekomendasi Akhir:
Jika Anda tidak yakin, tanyakan kepada mitra produksi Anda tentang a “Perkakas Jembatan” strategi. Mulailah dengan alat aluminium berbiaya rendah untuk memasuki pasar dengan cepat. Gunakan pendapatan dari 5.000 bagian pertama untuk mendanai pembangunan cetakan baja P20 permanen. Hal ini memberi Anda kecepatan perkakas lunak dengan umur perkakas keras yang tahan lama.

Pertanyaan yang Sering Diajukan (FAQ)

T: Dapatkah saya mengubah alat lunak menjadi alat keras nantinya?
J: Tidak. Anda tidak bisa “mengeraskan” cetakan aluminium menjadi baja. Namun, jika Anda menggunakan sistem MUD (Master Unit Die), Anda dapat menukar sisipan inti/rongga aluminium dengan sisipan baja sambil mempertahankan rangka dasar cetakan asli, sehingga menghemat uang.

T: Apakah perkakas lunak selalu lebih murah daripada perkakas keras?
J: Secara umum, ya. Perkakas lunak biasanya 30-50% lebih murah di muka. Namun, jika volume produksi Anda melebihi 10.000 unit, biaya penggantian cetakan lunak yang sudah usang pada akhirnya akan membuatnya lebih mahal daripada berinvestasi pada satu cetakan keras yang tahan lama.

T: Dapatkah saya menggunakan perkakas lunak untuk nilon berisi kaca?
J: Hal ini tidak dianjurkan. Serat kaca bersifat abrasif dan akan mengikis detail cetakan aluminium dengan sangat cepat. Jika Anda harus menggunakan perkakas lunak untuk material abrasif, umur perkakas diperkirakan akan sangat singkat (seringkali di bawah 500 bagian).

T: Berapa perbedaan waktu tunggunya?
J: Perkakas lunak seringkali dapat dikerjakan dengan mesin dan siap untuk pengambilan gambar pertama (T1) dalam 1-2 minggu. Perkakas keras biasanya memerlukan waktu 4-8 minggu karena perlakuan panas, EDM (Electrical Discharge Machining), dan waktu pemolesan.

T: Apakah bahan perkakas mempengaruhi kualitas komponen plastik?
J: Dari segi dimensi, tidak—keduanya bisa menghasilkan suku cadang yang akurat. Namun, dalam hal penyelesaian akhir, perkakas keras diperlukan untuk penyelesaian akhir yang sangat mengkilap dan jernih secara optik. Perkakas lembut lebih cocok untuk hasil akhir matte atau bertekstur.

Glosarium Istilah-Istilah Utama

• rongga: Sisi cekung dari cetakan yang membentuk permukaan luar suatu bagian (sering disebut “sisi A”).
• Inti: Sisi cembung cetakan yang membentuk permukaan bagian dalam dan detail struktural (sering disebut “sisi-B”).
• EDM (Pemesinan Pelepasan Listrik): Suatu proses yang digunakan dalam perkakas keras di mana elektroda bermuatan membakar suatu bentuk menjadi baja keras yang tidak dapat dipotong dengan bor tradisional.
• Kilatan: Cacat dimana kelebihan plastik bocor keluar dari garis perpisahan cetakan. Hal ini sering terjadi ketika perkakas lunak mulai aus.
• Perlakuan Panas: Proses pemanasan dan pendinginan baja untuk mengubah sifat fisiknya, menjadikannya lebih keras dan tahan lama (penting untuk perkakas keras).
• Tembakan: Satu siklus mesin cetak injeksi.
• T1: Sampel “Uji 1”—bagian pertama yang diproduksi oleh cetakan baru untuk memverifikasi desain.
