Jawaban Langsung:
Cetakan injeksi memerlukan kombinasi mesin, cetakan, sistem bantu, dan infrastruktur pendukung . Pemilihan peralatan yang tepat bergantung pada ukuran komponen, volume produksi, jenis material, dan persyaratan presisi. Hilangnya komponen penting apa pun dapat menurunkan kualitas produk, memperlambat produksi, atau meningkatkan biaya.
1. Mesin Cetak Injeksi: Jenis dan Tonase
Definisi: Mesin cetak injeksi melelehkan dan menyuntikkan resin plastik ke dalam cetakan di bawah tekanan tinggi.
Pertimbangan Utama:
| Fitur | Penjelasan | Tip Praktis |
|---|---|---|
| Tipe Mesin | Hidrolik, Listrik, Hibrida | Mesin listrik menawarkan presisi dan efisiensi energi; hidrolik lebih hemat biaya untuk suku cadang besar. |
| Tonase | Kekuatan penjepit (ton) diperlukan untuk menahan cetakan agar tetap tertutup | Pilih tonase minimum berdasarkan ukuran komponen dan kompleksitas cetakan. Contoh: mesin seberat 50 ton untuk suku cadang konsumen kecil vs mesin seberat 500 ton untuk panel otomotif. |
| Ukuran Bidikan | Volume plastik maksimum per siklus | Harus sesuai dengan volume komponen untuk menghindari pengisian yang tidak lengkap atau waktu siklus yang berlebihan. |
| Waktu Siklus | Waktu untuk satu siklus pencetakan | Mengoptimalkan tonase, suhu, dan desain cetakan dapat mengurangi waktu siklus 10–30%. |
Tip Singkat: Mesin di bawah 100 ton biasanya untuk pembuatan prototipe dan suku cadang kecil; di atas 300 ton adalah produksi industri.
2. Cetakan: Prototipe vs Produksi
Definisi: Cetakan adalah alat khusus yang membentuk plastik cair menjadi bagian akhir.
Tabel Perbandingan:
| Ketik | Biaya | Daya tahan | Penggunaan Terbaik |
|---|---|---|---|
| Cetakan Prototipe | Rendah (~$1rb–$5rb) | 1.000–5.000 siklus | Batch kecil, desain pengujian |
| Cetakan Produksi | Tinggi (~$10rb–$100rb ) | 50.000–1.000.000 siklus | Manufaktur bervolume tinggi |
Kiat:
- Pemilihan material untuk cetakan (baja, aluminium) mempengaruhi daya tahan dan biaya.
- Kompleksitas cetakan meningkatkan tantangan pendinginan dan injeksi.
3. Peralatan Bantu
Peralatan bantu memastikan pencetakan yang konsisten, kontrol suhu yang tepat, dan persiapan bahan.
| Peralatan | Tujuan | Catatan |
|---|---|---|
| Sistem Pendingin / Air | Mendinginkan cetakan & mesin | Meningkatkan waktu siklus & mengurangi lengkungan |
| Termolator / Sirkulasi Minyak Panas | Mempertahankan suhu cetakan | Kontrol ±1–2°C penting untuk komponen presisi |
| Pengering / Dehumidifier | Menghilangkan kelembapan dari resin higroskopis | Mencegah gelembung, rongga, dan permukaan akhir yang buruk |
| Penanganan Hopper Loader / Resin | Mentransfer resin dari penyimpanan ke mesin | Mengotomatiskan pengumpanan material, mengurangi risiko kontaminasi |
Wawasan Numerik:
- Pendinginan dapat mewakili 20–40% waktu siklus; pendingin yang efisien meningkatkan hasil secara signifikan.
- Plastik yang peka terhadap kelembapan (misalnya Nilon, PET) harus dikeringkan hingga kadar air <0,02%.
4. Sistem Pendukung dan Pemeliharaan
Dibutuhkan Infrastruktur:
- Layanan Listrik: Berkapasitas tinggi (seringkali 480V 3 fase) untuk mesin besar.
- Pipa: Saluran air dan hidrolik untuk pendinginan & pengoperasian alat berat.
- Alat & Staf Pemeliharaan: Operator dan teknisi yang terampil sangat penting; personel berpengalaman mengurangi waktu henti sebesar 20–30%.
Pemeriksaan Cepat: Fasilitas besar mungkin menghabiskan biaya $100rb–$200rb meningkatkan kelistrikan dan perpipaan sebelum menjalankan produksi.
5. Pertimbangan Tambahan
- Ruang & Tata Letak: Peralatan bantu mesin memerlukan ruang yang cukup untuk pengoperasian, pemeliharaan, dan lorong keselamatan.
- Penyimpanan Bahan: Silo, wadah, dan konveyor mencegah kontaminasi dan menyederhanakan penanganan.
- Sistem Keamanan: Pelindung jamur, penghentian darurat, dan pemantauan suhu meningkatkan keselamatan dan mengurangi risiko.
Tip yang Dapat Divisualisasikan: Sel pencetakan seberat 500 ton dapat menempati ~50–70 m², termasuk mesin, pendingin, pengering, dan peralatan penanganan material.

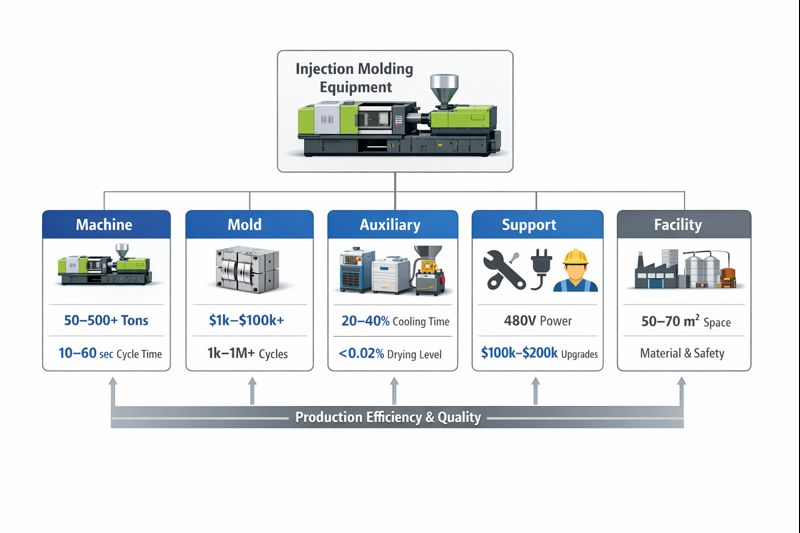

6. Daftar Periksa Referensi Cepat
| Peralatan Category | Barang yang Harus Dimiliki | Catatan |
|---|---|---|
| Mesin Injeksi | Hidraulik / Listrik, tonase yang tepat, ukuran tembakan | Cocokkan mesin dengan ukuran bagian & volume produksi |
| Cetakan | Prototipe atau cetakan produksi | Bahan & siklus menentukan biaya & masa pakai |
| Tambahan | Pendingin, termulator, pengering, hopper loader | Kontrol suhu & kelembapan yang tepat sangat penting |
| Dukungan | Listrik, pipa ledeng, staf pemeliharaan | Hindari kemacetan & waktu henti |
| Fasilitas | Ruang, penyimpanan, sistem keamanan | Tata letak mempengaruhi efisiensi dan keamanan |
Ringkasan:
Cetakan injeksi yang sukses lebih dari sekedar mesin. Cetakan, sistem tambahan, staf terampil, dan infrastruktur yang tepat sama pentingnya. Berinvestasi pada kontrol suhu yang tepat, pengeringan yang tepat, dan optimalisasi tata letak dapat mengurangi waktu siklus, meningkatkan kualitas, dan menghemat biaya secara signifikan seiring waktu.
