Ketebalan yang Direkayasa untuk Overmolding: Matriks Substrat, Aturan DFM, dan Kontrol Proses

Elastomer sentuhan lembut yang dicetak berlebihan seperti Termoplastik Elastomer (TPE) atau Poliuretan Termoplastik (TPU) di atas plastik kaku, logam, atau papan sirkuit cetak (PCB) meningkatkan cengkeraman ergonomis, meredam getaran, dan menciptakan perlindungan terhadap masuknya cairan. Namun, kegagalan produk—seperti delaminasi batas, tdana tenggelam, siklus pendinginan yang berkepanjangan, atau lengkungan bagian yang berlebihan—sering kali disebabkan oleh desain ketebalan dinding yang salah.

Pedoman desain umum sering kali menyarankan untuk mempertahankan ketebalan dinding yang seragam 2,0 mm. Dalam praktiknya, ketebalan kulit yang optimal sangat bergantung pada bahan substrat tertentu, kebutuhan penguatan struktural, rasio panjang aliran, dan persyaratan adhesi. Panduan teknis ini menguraikan matriks ketebalan yang tepat, pertimbangan proses, aturan DFM struktural, dan protokol validasi untuk aplikasi overmolding.

1. Ketebalan Overmold (Kulit) yang Direkomendasikan berdasarkan Bahan dan Substrat

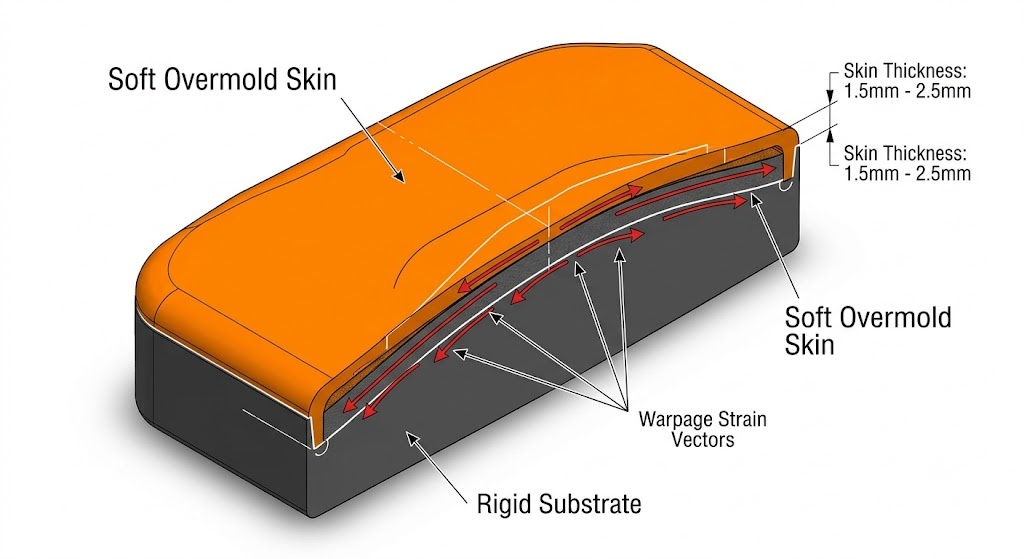

Menentukan ketebalan cetakan berlebih memerlukan keseimbangan umpan balik sentuhan fungsional terhadap tekanan termal, penyusutan volumetrik, dan penalti waktu siklus. Elastomer memiliki Koefisien Ekspansi Termal Linier (CLTE) yang lebih tinggi dibandingkan substrat kaku; kulit cetakan berlebih yang terlalu tebal memberikan tekanan kontraktil yang tinggi selama pendinginan, yang menyebabkan lengkungan substrat atau geseran perekat.

Matriks di bawah ini memberikan batasan ketebalan yang tepat di seluruh substrat manufaktur inti:

Catatan Desain: Genggaman dengan sentuhan lembut biasanya memerlukan ketebalan nominal 1,5 hingga 2,5 mm untuk mencapai redaman sentuhan yang memadai. Ketebalan di bawah 1,0 mm terasa kaku, sedangkan bagian yang melebihi 3,5 mm secara drastis memperpanjang waktu pendinginan dan menimbulkan rongga internal.

2. Teknik Ketebalan Kulit Suntik Minimum dan Dinding Tipis

Mencapai overmolding dinding tipis yang andal (di bawah 1,0 mm) tanpa flash, tembakan pendek, atau tanda keraguan permukaan bergantung pada pengendalian rasio panjang aliran (L/T) dan viskositas leleh.

Ketika rasio panjang aliran terhadap ketebalan dinding (L/T) melebihi 100:1, formulasi TPE standar membeku sebelum waktunya. Formulasi TPE/TPU aliran tinggi dengan Indeks Aliran Meleleh yang tinggi (MFI > 25 g/10 mnt pada 190°C/2,16kg) memungkinkan ketebalan dinding minimum hingga 0,50 mm - 0,75 mm pada jalur aliran pendek (<50 mm).

Pedoman Proses dan Perkakas Utama untuk Overmolding Dinding Tipis:

• Suhu Alat yang Ditinggikan: Tingkatkan suhu rongga cetakan substrat sebesar 15°C hingga 25°C untuk mencegah pembekuan dini selama fase injeksi.
• Gerbang Katup Sekuensial atau Pelari Panas: Jatuhkan gerbang ujung panas langsung ke bagian zona cetakan berlebih yang lebih tebal untuk meminimalkan penurunan tekanan.
• Kecepatan Injeksi Tinggi: Isi rongga tipis dengan cepat sebelum terjadi pemadatan lapisan kulit, gunakan profil pengepakan multi-tahap yang tepat untuk mencegah kilatan cahaya.
• Kontrol Kedalaman Ventilasi: Ventilasi mikro yang presisi (kedalaman 0,010 mm hingga 0,015 mm) sangat penting di dekat tepi yang tipis untuk menghindari udara yang terperangkap terbakar tanpa menyebabkan kilatan resin.

3. Aturan Desain untuk Dinding Seragam, Tulang Rusuk, Atasan, dan Transisi

Ketebalan cetakan berlebih yang tidak seragam menyebabkan penyusutan diferensial, yang menciptakan konsentrasi tegangan lokal dan pengangkatan tepi. Mematuhi proporsi geometris yang ketat menjaga integritas struktural dan transisi kulit-ke-substrat yang mulus.

Rasio DFM Geometris:

• Rasio Dinding Kulit-Inti: Ketebalan cetakan berlebih idealnya harus sesuai dengan 60% hingga 80% ketebalan dinding media di bawahnya untuk mencegah distorsi termal media selama penyisipan bidikan.
• Ketebalan Tulang Rusuk Bagian Dalam: Tulang rusuk yang tertanam di bawah atau di dalam kulit cetakan berlebih tidak boleh melebihi 50% dari ketebalan dinding nominal cetakan berlebih utama. (misalnya, Ketebalan Rusuk Substrat = 0,50 * Ketebalan Kulit Berlebihan).
• Jari-jari Dalam (Kanan): Hindari sudut interior yang tajam. Berikan radius minimum R = 0,5 mm atau 0,5 hingga 0,75 kali ketebalan dinding pada semua titik persimpangan untuk meminimalkan faktor konsentrasi tegangan.
• Langkah Mematikan dan Alur yang Saling Mengunci: Jangan pernah mengakhiri kulit yang terlalu berjamur pada permukaan yang rata. Rancang langkah penutup perimeter dengan kedalaman yang sama dengan ketebalan kulit penuh, dikombinasikan dengan alur saling mengunci mekanis berukuran 0,5 mm x 0,5 mm untuk mencegah pengelupasan di sepanjang tepi yang terbuka.

4. Persiapan Substrat, Primer, dan Pengujian Kekuatan Ikatan

Bagian cetakan berlebih yang tahan lama memerlukan kekuatan adhesi antarmuka yang tinggi. Mekanisme adhesi terbagi dalam dua kategori utama: Ikatan Difusi Kimia and Saling Mekanis .

Metode Pra-Perawatan Permukaan:

• Perawatan Plasma / Api Atmosfer: Meningkatkan energi permukaan polimer non-polar (misalnya Polipropilena) di atas 44 dyne/cm untuk memaksimalkan pembasahan.
• Primer Kimia / Agen Kopling Silana: Diterapkan pada paduan logam atau substrat keramik sebelum dicetak untuk membentuk ikatan kovalen dengan resin elastomer yang masuk.
• Peledakan Media Abrasif: Menciptakan kekasaran mikro pada logam (Ra 2,5 - 6,3 µm), sehingga meningkatkan penguncian mekanis secara signifikan.

Tes Validasi Adhesi Standar:

Integritas ikatan dievaluasi menggunakan protokol pengujian standar:

• Uji Kupas 90 Derajat (ASTM D903 / ISO 813): Menghitung gaya yang diperlukan untuk mengupas strip cetakan berlebih dari media. Nilai industri yang dapat diterima berkisar antara 3,5 hingga 8,0 N/mm tergantung pada durometer.
• Pengujian Putaran Geser (ASTM D1002): Mengevaluasi kekuatan geser di bawah pembebanan tarik.

Target Mode Kegagalan: Protokol kendali mutu memerlukan Kegagalan Kohesif (di mana bahan elastomer robek secara internal) daripada Kegagalan Perekat (di mana kulit terkelupas dengan bersih di antarmuka).

5. Perkakas, Ventilasi, Simulasi Aliran Cetakan, dan Pengorbanan Biaya

Ketebalan kulit secara langsung mempengaruhi biaya unit produksi, waktu siklus, dan tingkat sisa. Karena waktu pendinginan plastik berskala eksponensial dengan ketebalan dinding (Waktu Pendinginan sebanding dengan kuadrat Tebal Dinding), penambahan ketebalan akan mengakibatkan penalti waktu siklus yang signifikan.

Tunjangan Penyusutan & Simulasi CAE:

Material cetakan berlebih menunjukkan penyusutan volumetrik berkisar antara 1,2% hingga 2,5%, jauh lebih tinggi dibandingkan termoplastik rekayasa kaku (0,4% - 0,7%). Perancang perkakas harus menghitung penyusutan diferensial dalam perangkat lunak analisis Moldflow (CAE) untuk memastikan akurasi bentuk bersih.

Hasil Analisis CAE Utama yang Perlu Dievaluasi:

• Penyusutan Volumetrik saat Pembekuan: Memastikan pengepakan seragam di seluruh transisi ketebalan.
• Defleksi / Warpage Volumetrik: Mengidentifikasi apakah pendinginan asimetris pada satu sisi substrat logam atau PCB akan menyebabkan gaya tekuk.
• Tegangan Geser Antarmuka: Mengevaluasi apakah tekanan aliran injeksi akan menggantikan atau merusak fitur media halus atau sisipan yang sudah dipasang sebelumnya.

Dapatkan Ulasan & Penawaran DFM Overmolding Anda

Mengoptimalkan ketebalan cetakan berlebih memerlukan keseimbangan keseragaman dinding, desain alat, kompatibilitas material, dan persyaratan sentuhan. Tim teknik kami menyediakan evaluasi DFM (Design for Manufacturability) yang komprehensif, simulasi termal/warpage aliran cetakan, dan layanan pembuatan prototipe cepat.

• Waktu Penyelesaian: Umpan balik DFM dalam waktu 24 jam; perkakas prototipe dalam 5 hingga 7 hari kerja.
• Standar Kepatuhan: ISO 13485, elastomer kelas medis USP Kelas VI, opsi material yang sesuai dengan RoHS/REACH.

Kirimkan file CAD 3D Anda (STEP/IGES) bersama dengan spesifikasi media untuk menerima penilaian ketebalan dan kemampuan manufaktur terperinci dari spesialis cetakan injeksi kami.

Pertanyaan yang Sering Diajukan (FAQ)

1. Berapa ketebalan cetakan berlebih yang direkomendasikan untuk media umum seperti ABS, PC, aluminium, dan PCB?

Ketebalan nominal yang direkomendasikan adalah 1,5 hingga 2,5 mm untuk plastik rekayasa seperti ABS dan PC, 2,0 hingga 3,0 mm untuk logam seperti aluminium, dan 1,5 hingga 2,0 mm untuk PCB yang dienkapsulasi guna memastikan perlindungan yang tepat tanpa menimbulkan tekanan termal berlebihan pada perangkat elektronik sensitif.

2. Berapa ketebalan overmold praktis minimum yang dapat dicapai dengan TPE, dan perubahan proses apa yang memungkinkannya?

Ketebalan praktis minimum adalah 0,50 hingga 0,75 mm menggunakan formulasi TPE/TPU aliran tinggi. Untuk mencapai hal ini memerlukan suhu rongga cetakan yang tinggi, kecepatan injeksi yang tinggi, gerbang katup berurutan, dan ventilasi mikro yang presisi untuk mencegah pembekuan dini.

3. Bagaimana cara mendesain ketebalan dinding yang seragam dan menghindari bekas tenggelam atau delaminasi?

Pertahankan ketebalan cetakan berlebih antara 60% dan 80% dari dinding substrat di bawahnya, rancang rusuk internal tidak lebih dari 50% dari dinding cetakan berlebih utama, sertakan jari-jari transisi yang besar (minimal 0,5 mm), dan sertakan langkah penutup perimeter dengan alur pengunci mekanis.

4. Bagaimana cara menyiapkan substrat untuk memaksimalkan kekuatan ikatan untuk proses overmolding?

Substrat dapat dibuat menggunakan plasma atmosfer atau perlakuan api untuk meningkatkan energi permukaan, menerapkan primer kopling silan untuk logam, atau peledakan media untuk menciptakan kekasaran permukaan mekanis. Bertujuan untuk kegagalan kohesif selama pengujian pengelupasan ASTM D903.

5. Bagaimana pengaruh ketebalan cetakan berlebih terhadap waktu pendinginan dan biaya komponen secara keseluruhan?

Waktu pendinginan meningkat secara eksponensial dengan kuadrat ketebalan dinding. Meningkatkan ketebalan kulit dari 1,5 mm menjadi 3,0 mm dapat meningkatkan waktu siklus pendinginan lebih dari dua kali lipat, sehingga secara signifikan meningkatkan biaya produksi per unit.

6. Apa yang menyebabkan cetakan berlebih terkelupas di sepanjang tepi yang tajam, dan bagaimana geometri mencegahnya?

Pengupasan terjadi ketika gaya geser bekerja pada tepi rata yang terbuka dengan penahan mekanis yang lemah. Merancang langkah penutupan yang ditentukan di sepanjang garis perpisahan yang dikombinasikan dengan alur penahan mekanis atau undercut akan menjangkar tepi dan mencegah pengelupasan akibat abrasi mekanis.
