Panduan ahli bagi insinyur desain dan spesialis pengadaan dalam mengoptimalkan komponen karet cetakan khusus, menavigasi standar toleransi, dan menyederhanakan produksi internasional.
Pedoman Desain untuk Bagian Cetakan Injeksi Karet
Merancang komponen elastomer memerlukan pola pikir teknik yang berbeda dibandingkan dengan cetakan termoplastik yang kaku. Karena karet sintetis mengalami ikatan silang yang signifikan selama vulkanisasi, dinamika aliran dan penyusutan volumetrik menentukan batasan geometrik yang tepat. Mode kegagalan utama dalam cetakan karet khusus adalah ketebalan dinding nominal yang tidak konsisten, yang menciptakan tingkat pengeringan yang tidak seragam, rongga internal yang parah, dan tanda permukaan tenggelam. Mempertahankan ketebalan dinding yang direkomendasikan sebesar 1,5 mm hingga 5,0 mm (dengan minimum fungsional absolut sekitar 0,5 mm untuk diafragma mini) memastikan keseimbangan aliran senyawa dan keseimbangan termal di seluruh rongga.
Jari-jari sudut dan sudut tarikan secara langsung menentukan umur panjang pahat dan efisiensi ejeksi komponen. Sudut internal yang tajam memusatkan tekanan mekanis dan menghambat aliran elastomer; oleh karena itu, jari-jari fillet bagian dalam harus berukuran setidaknya 25% dari ketebalan dinding nominal yang berdekatan (minimal 0,5 mm). Meskipun elastisitas yang melekat pada karet durometer rendah memungkinkan dilakukannya pembongkaran paksa (pengupasan) pada potongan kecil, penerapan sudut tarikan 1,0 hingga 2,0 derajat per sisi tetap penting untuk kompon dengan durometer tinggi (di atas 70 Shore A) atau permukaan bertekstur untuk mencegah robek selama ejeksi berkecepatan tinggi.
Untuk profil penyegelan, penampang paking khusus memerlukan kepatuhan yang ketat terhadap batas deformasi. Di bawah beban penjepit nominal, segel elastomer harus mengalami tekanan kompresi 15% hingga 30%. Volume segel yang dirancang secara berlebihan relatif terhadap rongga kelenjar menyebabkan penguncian hidraulik dan kegagalan set kompresi prematur.
| Parameter Desain | Sasaran yang Direkomendasikan | RMA Kelas A2 (Presisi Tinggi) | ISO 3302-1 Kelas M2 |
|---|---|---|---|
| Ketebalan Dinding Nominal | 1,5 mm hingga 5,0 mm | /- 0,10 mm (untuk dimensi < 10 mm) | /- 0,16 mm (untuk dimensi < 10 mm) |
| Radius Fillet Bagian Dalam | >= 25% dari ketebalan dinding | /- 0,15 mm (10 hingga 25 mm) | /- 0,20 mm (10 hingga 25 mm) |
| Sudut Draf | 1,0 hingga 2,0 derajat per sisi | /- 0,20 mm (25 hingga 50 mm) | /- 0,32 mm (25 hingga 50 mm) |
| Kedalaman yang Dipotong | <5% tanpa inti mekanis | /- 0,25 mm (50 hingga 80 mm) | /- 0,40 mm (50 hingga 80 mm) |
Tabel 1: Parameter desain utama dan perbandingan antara standar pencetakan RMA Kelas A2 Presisi dan ISO 3302-1 Kelas M2.

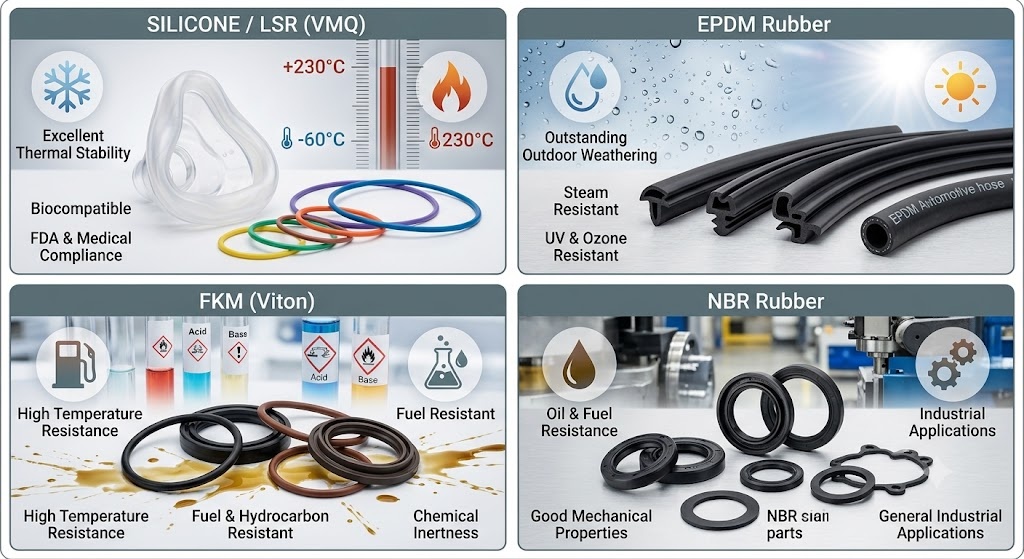

Pemilihan Bahan: Silikon, EPDM, dan Elastomer Khusus
Pemilihan senyawa elastomer yang optimal memerlukan penyelarasan struktur polimer kimia dengan tuntutan lingkungan pengoperasian. Kepadatan ikatan silang yang dicapai selama vulkanisasi secara langsung mempengaruhi sifat fisik, termasuk kekuatan tarik, kekerasan durometer (Shore A), dan ketahanan terhadap set kompresi. Himpunan kompresi mewakili deformasi permanen yang tersisa setelah gaya kompresi dilepaskan. Persentase set kompresi dinyatakan secara matematis sebagai C = [(t0 - t1) / (t0 - tn)] * 100, dengan t0 adalah tebal benda uji asli, t1 adalah tebal benda uji akhir setelah pemulihan, dan tn adalah tinggi batang pengatur jarak.
Karet Silikon (VMQ / Karet Silikon Cair - LSR) memiliki tulang punggung silikon-oksigen anorganik yang menunjukkan stabilitas termal dari -60 derajat C hingga 230 derajat C. LSR memberikan bio-kompatibilitas ekstrem dan set kompresi rendah, menjadikannya pilihan utama untuk aplikasi medis dan kontak makanan. Ethylene Propylene Diene Monomer (EPDM) menggunakan tulang punggung hidrokarbon non-polar, menawarkan ketahanan luar biasa terhadap ozon, pelarut polar, uap, dan pelapukan luar ruangan dengan biaya bahan baku yang jauh lebih rendah dibandingkan silikon. Elastomer fluorokarbon (FKM / Viton) memanfaatkan ikatan karbon-fluor untuk memberikan ketahanan cairan yang unggul terhadap hidrokarbon aromatik yang agresif, bahan bakar sintetis, dan bahan kimia pekat hingga 250 derajat C.
| Jenis Polimer Elastomer | Rentang Kekerasan | Suhu Layanan (derajat C) | Kekuatan Tarik | Kepatuhan Terhadap Peraturan Utama |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 hingga 80 Pantai A | -60 hingga 230 | 5 hingga 11 MPa | FDA 21 CFR 177.2600, USP Kelas VI |
| Karet EPDM | 40 hingga 90 Pantai A | -45 hingga 150 | 8 hingga 20 MPa | NSF 61 (Air Minum), Opsi TPV yang dapat didaur ulang |
| Fluoroelastomer (FKM) | 50 hingga 90 Pantai A | -20 hingga 250 | 10 hingga 18 MPa | Peringkat api UL94 V-0, spesifikasi OEM Otomotif |
| Nitril (NBR) | 30 hingga 90 Pantai A | -30 hingga 120 | 7 hingga 18 MPa | Standar paparan bahan bakar/minyak komersial |
Mandat kepatuhan di pasar Amerika Utara menentukan ketelitian formulasi senyawa. Produk yang dimaksudkan untuk kontak berulang kali dengan makanan harus menggunakan bahan-bahan yang tercantum dalam FDA 21 CFR 177.2600. Komponen layanan kesehatan memerlukan pengujian reaktivitas biologis USP Kelas VI, yang memverifikasi non-toksisitas berdasarkan evaluasi sistemik dan intrakutan. Bagian distribusi air minum memerlukan sertifikasi NSF 61 untuk memastikan tidak ada bahan beracun yang dapat larut di bawah paparan air panas di lingkungan dan di ketinggian.
Proses Cetakan Injeksi, Perkakas, dan Jaminan Kualitas
Cetakan injeksi karet pada dasarnya berbeda dari pemrosesan termoplastik dalam hal manajemen termal barel. Kompon karet diplastiskan di dalam tong yang suhunya dikontrol pada suhu 70 hingga 90 derajat C untuk menjaga viskositas cairan tanpa memicu ikatan silang dini (hangus). Tekanan injeksi yang tinggi (1000 hingga 2000 bar) memaksa karet homogen yang telah dipanaskan sebelumnya masuk ke dalam rongga cetakan yang dipanaskan (160 hingga 200 derajat C). Energi panas di dalam rongga memulai vulkanisasi cepat, mengubah polimer fluida menjadi matriks padat elastis sebelum sebagian dikeluarkan.
Perbandingan Arsitektur Proses: Injeksi vs. Kompresi vs. Transfer
- Cetakan Injeksi: Pengisian rongga tertutup sepenuhnya otomatis. Waktu siklus cepat (30 hingga 120 detik). Ideal untuk geometri kompleks bervolume tinggi yang memerlukan toleransi RMA Kelas A2. Investasi perkakas awal yang tinggi.
- Cetakan Transfer: Semi-otomatis, presisi menengah. Gaya piston yang telah diukur sebelumnya dilakukan dari pot ke dalam rongga cetakan yang tertutup. Biaya perkakas lebih rendah dibandingkan injeksi; cocok untuk volume rendah hingga menengah dan overmolding sisipan logam.
- Cetakan Kompresi: Pemuatan preform manual ke dalam rongga terbuka. Waktu siklus lebih lama (3 hingga 10 menit). Investasi perkakas yang rendah; paling cocok untuk gasket format besar, pengoperasian volume rendah, dan senyawa durometer ultra-tinggi.
Protokol kendali mutu memanfaatkan sistem info ASTM D2000 standar. Info material tipikal seperti ASTM D2000 M2BG714 B14 EA14 mendefinisikan keluarga polimer (BG = NBR), kekerasan durometer (70/- 5 Shore A), kekuatan tarik minimum (14 MPa), dan akhiran persyaratan pengujian spesifik untuk set kompresi (B14) dan ketahanan fluida (EA14).
| Cacat Cetakan | Analisis Akar Penyebab | Desain Pencegahan / Solusi Proses |
|---|---|---|
| Lampu Kilat Berlebihan | Kekuatan penjepit tidak mencukupi; garis perpisahan yang usang; tekanan injeksi yang berlebihan | Tingkatkan tonase penjepit; mendesain ulang garis perpisahan; terapkan deflashing kriogenik pasca-pemrosesan |
| Bidikan Pendek (Pengisian Kurang) | Penyembuhan prematur (hangus); udara terperangkap; volume tembakan tidak mencukupi | Menggabungkan ventilasi mikro (kedalaman 0,02 mm); suhu barel lebih rendah; mengoptimalkan ukuran pelari |
| Porositas / Melepuh | Zat-zat volatil atau uap air yang terperangkap dalam senyawa; vulkanisasi tidak lengkap | Menerapkan sistem pencetakan berbantuan vakum; memperpanjang waktu tunggu penyembuhan; bahan baku yang sudah dikeringkan sebelumnya |
| Tanda Aliran / Garis Rajut | Suhu leleh rendah; penggabungan aliran depan yang buruk di seluruh inti | Meningkatkan kecepatan injeksi; meningkatkan suhu permukaan cetakan; merelokasi posisi gerbang |
Penggerak Biaya, Pembuatan Prototipe, dan Pemilihan Mitra
Keekonomian unit dalam cetakan karet khusus bergantung pada biaya perkakas yang diamortisasi, massa bahan mentah, waktu siklus, dan persyaratan pasca-pemrosesan. Model biaya matematis per bagian direpresentasikan sebagai Biaya Satuan = (Biaya Perkakas / Total Volume Produksi) Biaya Bahan [(Tarif Per Jam Mesin * Waktu Siklus) / Jumlah Rongga] Biaya Pasca Pemrosesan.
Biaya perkakas bervariasi berdasarkan jumlah rongga, kelas baja (misalnya, P20 vs. NAK80/H13 yang diperkeras), dan desain sistem runner. Cetakan prototipe rongga tunggal biasanya berharga antara $2.500 dan $6.000 dengan waktu pengerjaan 2 hingga 3 minggu. Produksi perkakas baja pengerasan multi-rongga (8 hingga 32 rongga) berkisar antara $12.000 hingga $45.000, memerlukan 4 hingga 6 minggu untuk fabrikasi, pengambilan sampel T1, dan verifikasi dimensi CMM.
Untuk produksi volume rendah (500 hingga 5.000 unit), perkakas lunak aluminium atau sisipan cetakan cetak 3D (menggunakan resin fotopolimer suhu tinggi) memberikan solusi penghubung yang hemat biaya. Meskipun pembuatan prototipe cepat mempercepat validasi, para insinyur harus memperhitungkan perbedaan kecil dalam sifat material antara resin aditif prototipe dan senyawa produksi cetakan injeksi akhir.
Kerangka Penilaian Mitra Manufaktur
Saat mengevaluasi mitra manufaktur internasional vs. dekat pantai, tim pengadaan harus mengaudit pemasok berdasarkan pencapaian kualitas dan teknis utama:
- Sertifikasi Sistem Mutu: ISO 9001 (Kualitas Umum), IATF 16949 (Otomotif), atau ISO 13485 (Alat Kesehatan).
- DFM & Simulasi In-House: Kemampuan analisis aliran cetakan tingkat lanjut untuk memprediksi perangkap udara, keseimbangan pengisian, dan penyusutan volumetrik sebelum memotong baja.
- Keahlian Overmolding Tingkat Lanjut: Pengalaman yang ditunjukkan dalam multi-shot atau insert overmolding (mengikat karet langsung ke substrat logam atau plastik menggunakan primer kimia).
- Kepemilikan & Jaminan Alat: Hak kepemilikan penuh dialihkan kepada pembeli setelah pembayaran, dikombinasikan dengan jaminan pemeliharaan alat seumur hidup untuk masa produksi aktif.
Percepat Proyek Cetakan Karet Kustom Anda
Unggah file CAD Anda hari ini untuk menerima tinjauan Desain untuk Kemampuan Manufaktur (DFM) yang komprehensif, termasuk analisis tumpukan toleransi, rekomendasi gabungan, dan penawaran produksi instan.
Minta Tinjauan & Penawaran DFMPertanyaan yang Sering Diajukan
Apa aturan desain terpenting untuk komponen cetakan injeksi karet khusus?
Pertahankan ketebalan dinding yang seragam antara 1,5 mm dan 5,0 mm, tentukan jari-jari fillet internal sama dengan setidaknya 25% dari ketebalan dinding, terapkan sudut draft 1,0 hingga 2,0 derajat per sisi, dan rancang bagian agar sejajar dengan toleransi presisi standar RMA Kelas A2.
Bagaimana cara memilih antara silikon dan EPDM untuk proyek pencetakan karet saya?
Pilih Silikon (VMQ/LSR) untuk suhu ekstrem (-60 hingga 230 derajat C), kompatibilitas biologis, kepatuhan FDA/USP, atau persyaratan set kompresi rendah. Pilih EPDM untuk aplikasi luar ruangan hemat biaya yang memerlukan ketahanan tinggi terhadap ozon, cuaca, uap, dan cairan polar.
Berapa biaya tipikal per bagian untuk cetakan injeksi karet, dan faktor apa saja yang mempengaruhinya?
Biaya satuan tergantung pada pemilihan material, volume komponen, waktu pengeringan, jumlah rongga, dan metode deflashing. Perkakas dengan kavitasi tinggi secara dramatis mengurangi biaya tenaga kerja dan waktu mesin per bagian pada volume produksi yang besar.
Berapa lama waktu yang dibutuhkan untuk membuat perkakas cetakan injeksi untuk komponen karet?
Pembuatan prototipe atau perkakas lunak biasanya memerlukan waktu 2 hingga 3 minggu. Produksi cetakan baja multi-rongga umumnya memerlukan waktu 4 hingga 6 minggu, termasuk desain perkakas, pemesinan CNC, pemrosesan EDM, dan validasi sampel T1 awal.
Apa saja cacat umum pada cetakan injeksi karet dan bagaimana cara mencegahnya?
Cacat yang umum termasuk flash (dimitigasi dengan garis perpisahan yang presisi dan deflashing kriogenik), short shot (dicegah dengan ventilasi vakum dan pengelolaan hangus), dan porositas internal (dikendalikan melalui pencetakan berbantuan vakum dan siklus pengawetan yang dioptimalkan).
Persyaratan FDA atau tingkat medis apa yang berlaku untuk komponen karet di AS?
Bagian yang bersentuhan dengan makanan memerlukan kepatuhan terhadap FDA 21 CFR 177.2600. Komponen tingkat medis memerlukan pengujian evaluasi biologis USP Kelas VI, sedangkan komponen air minum memerlukan sertifikasi NSF 61.
Bagaimana cetakan injeksi dibandingkan dengan cetakan kompresi atau transfer untuk komponen karet?
Cetakan injeksi menghasilkan presisi dimensi yang unggul, konsistensi otomatis, dan waktu siklus cepat untuk volume tinggi. Cetakan transfer hemat biaya untuk volume sedang dan pengikatan sisipan, sedangkan cetakan kompresi menawarkan biaya perkakas awal terendah untuk komponen bervolume rendah atau format besar.
