Mengelola Garis Rajut dalam Cetakan Injeksi Presisi: Dari Simulasi hingga Kontrol Kualitas di Lantai Pabrik

Dalam industri cetakan injeksi modern—khususnya dalam rantai pasokan otomotif, ruang angkasa, dan perangkat medis yang menuntut di Amerika Utara—dorongan menuju keringanan struktural dan integrasi komponen telah memicu ketergantungan yang belum pernah terjadi sebelumnya pada profil berdinding tipis dan matriks polimer kompleks yang diperkuat serat. Meskipun kemajuan ini menghasilkan efisiensi material dan massa yang besar, kemajuan ini secara signifikan menambah risiko kegagalan mekanis lokal dan penolakan kosmetik yang berasal dari garis rajutan dan garis las. Berbeda dengan cacat permukaan yang sederhana, antarmuka struktural ini mewakili diskontinuitas yang dalam di dalam matriks cetakan di mana rantai polimer gagal berdifusi secara memadai. Untuk melindungi margin OEM yang ketat dan mempertahankan standar keselamatan mekanis yang ketat, produsen tidak dapat lagi memperlakukan perbaikan jalur rajutan sebagai serangkaian penyesuaian coba-coba di mesin cetak. Sebaliknya, tim teknik harus mengadopsi metodologi berbasis data yang secara mulus menghubungkan inspeksi lapangan kuantitatif dengan simulasi prediktif tingkat lanjut dan tata letak perkakas yang dioptimalkan.

Mendeteksi dan Memeriksa Garis Rajut: Transisi dari Metrik Visual ke Metrik Kuantitatif

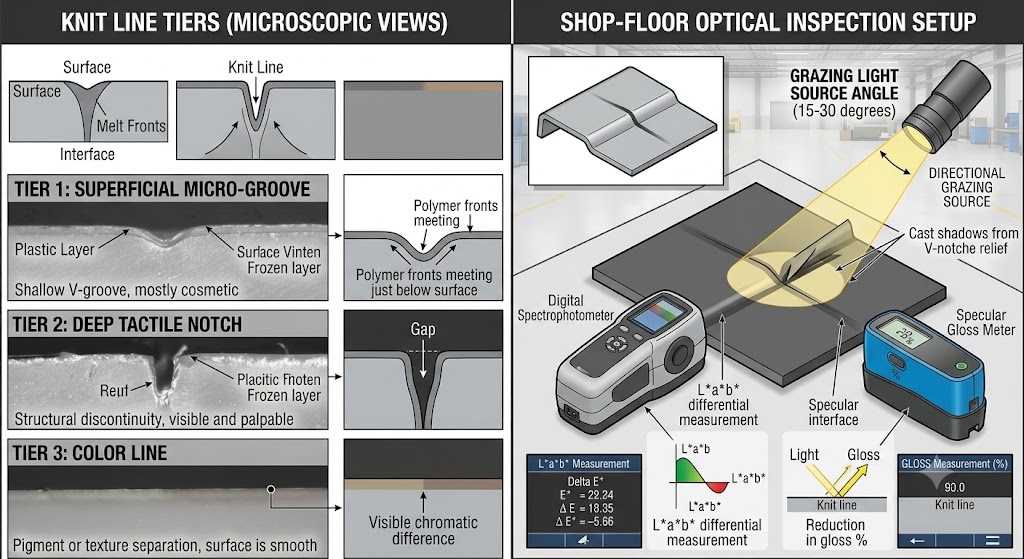

Untuk membangun kerangka kendali mutu yang kuat, operasi pencetakan harus menghilangkan evaluasi visual subjektif dan menggantinya dengan metrik yang tepat dan dapat diukur. Di lantai produksi, inspeksi visual tradisional sering kali mengkategorikan masalah garis rajutan melalui deskriptor kualitatif yang tidak jelas. Pengendalian proses yang sebenarnya memerlukan konversi observasi kualitatif ini menjadi variabel digital yang dapat diulang. Morfologi permukaan harus dikategorikan ke dalam tingkatan fisik yang berbeda: alur mikro superfisial, takik taktil yang dalam, dan perubahan warna lokal yang berbeda. Dengan menggunakan teknik pencitraan khusus, seperti pencahayaan penggembalaan sudut rendah dan pencitraan proyeksi kontras tinggi, teknisi berkualitas dapat memetakan penyimpangan permukaan. Untuk komponen kosmetik, spektrofotometer harus digunakan untuk mencatat pergeseran kromatik melintasi antarmuka menggunakan ruang warna CIELAB standar, sehingga menetapkan batas ambang atas, seperti Delta E_ab kurang dari atau sama dengan 0,5. Secara bersamaan, pengukur kilap kontak diperlukan untuk mengukur pengurangan kilap specular lokal, memastikan wilayah las sesuai dengan tekstur nominal dalam nilai toleransi yang ditentukan.

Untuk komponen teknik yang menahan beban atau kritis terhadap fluida, pengukuran permukaan non-destruktif hanya mewakili setengah dari protokol validasi. Integritas mekanis harus dikonfirmasi melalui program pengujian destruktif yang terstandarisasi dan ketat. Protokol teknik harus mengamanatkan bahwa batang uji tarik (sesuai dengan ASTM D638 atau ISO 527) dipanen langsung dari komponen produksi, dengan garis rajutan ditempatkan secara tepat di tengah panjang pengukur. Kinerja mekanik dari spesimen ini kemudian dibandingkan dengan spesimen dasar identik yang dicetak tanpa antarmuka untuk menghitung Faktor Retensi Kekuatan Garis Las (WRF), yang dinyatakan dengan persamaan teks biasa berikut:

Meskipun rumah konsumen yang estetis dapat mentolerir penurunan kekuatan yang signifikan asalkan varian warna dapat diabaikan, komponen penting di bawah kap otomotif atau manifold cairan medis sering kali menerapkan ambang batas kualitas yang ketat, menolak batch apa pun yang berada di bawah nilai retensi 90 persen atau 95 persen. Jika garis las turun di bawah ambang batas yang telah ditentukan, teknisi kualitas harus segera melakukan daftar periksa inspeksi di lantai pabrik dalam 4 langkah:

1. Verifikasi suhu lelehan dan rongga cetakan yang sebenarnya menggunakan probe termal yang dikalibrasi.
2. Dokumentasikan profil kedalaman sentuhan menggunakan profilometer permukaan.
3. Referensi silang berat bagian yang dilokalkan terhadap batas nominal untuk memeriksa kekurangan pengepakan.
4. Jika kegagalan masih terjadi, ekstrak sampel untuk pemotongan metalografi penampang atau pemindaian mikroskop elektron (SEM) untuk memeriksa volatil mikroskopis yang terperangkap atau ketidaksejajaran serat lokal di sepanjang permukaan rekahan.

Akar Penyebab dan Simulasi Prediktif: Menghubungkan Fisika dengan Wawasan yang Dapat Ditindaklanjuti

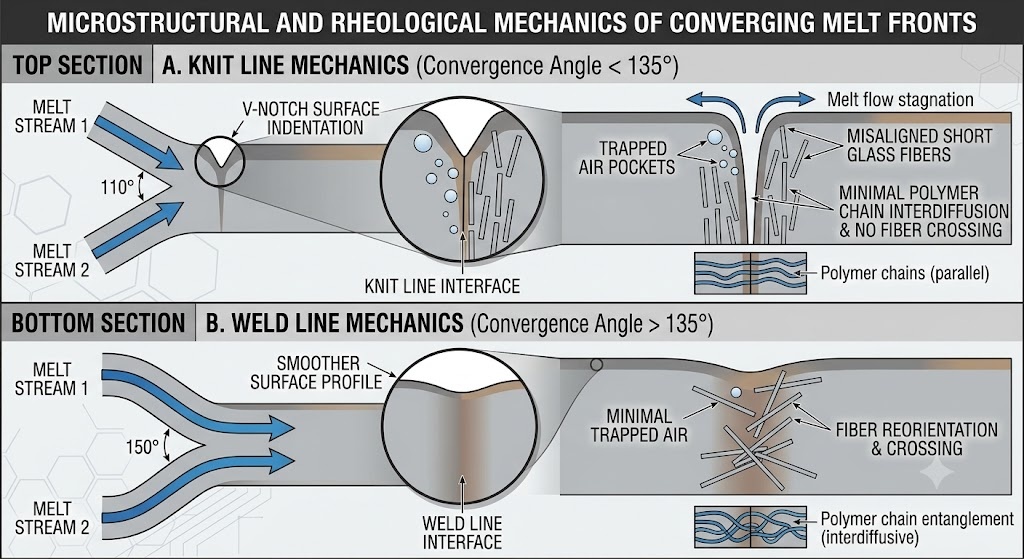

Garis rajutan terbentuk ketika dua atau lebih bagian depan lelehan polimer yang berbeda bertemu secara langsung di dalam rongga cetakan pada sudut konvergensi kurang dari 135 derajat. Ketika sudut konvergen melebihi ambang batas ini, batas tersebut secara teknis diklasifikasikan sebagai garis las, sehingga aliran aliran paralel dapat menyatu secara lebih alami. Fisika mendasar yang mengatur kekuatan dan visibilitas antarmuka ini bergantung sepenuhnya pada keadaan termodinamika material selama konvergensi. Saat lelehan bergerak melalui rongga, kontak dengan baja cetakan yang lebih dingin menciptakan lapisan batas beku, yang secara terus menerus mempersempit saluran aliran aktif. Jika suhu lelehan lokal turun di dekat titik transisi material, atau jika tekanan injeksi lokal berkurang karena jalur aliran yang panjang, rantai molekul kekurangan energi panas dan gaya pengepakan yang diperlukan untuk melintasi antarmuka dan berdifusi. Selain itu, jalur aliran terpisah secara inheren memaksa penguat anisotropik, seperti serat kaca pendek, untuk berputar sejajar dengan batas pertemuan, sehingga sepenuhnya menghilangkan jembatan mekanis apa pun yang melintasi persimpangan.

Daripada mengatasi fenomena fisik ini melalui modifikasi trial-and-error yang mahal setelah baja perkakas dipotong, perkakas CAE elemen hingga yang canggih (seperti Autodesk Moldflow, Moldex3D, atau Sigmasoft 3D) harus digunakan selama fase desain produk. Insinyur harus melihat lebih dari sekadar plot visual biner sederhana dan mengevaluasi kriteria analitis kuantitatif. Keluaran simulasi utama mencakup pelacakan titik stagnasi vektor kecepatan, mengidentifikasi penurunan suhu lokal di persimpangan, dan mengekstraksi Indeks Intensitas Garis Las (VHI) numerik. Metode yang sangat andal untuk mengevaluasi integritas struktural melibatkan pemetaan tensor orientasi serat yang diproyeksikan langsung dari simulasi injeksi ke dalam paket FEA struktural hilir, yang memungkinkan perancang untuk mensimulasikan konsentrasi tegangan lokal di bawah beban mekanis dunia nyata. Untuk memastikan prediksi yang akurat, model simulasi harus menggunakan jaring 3D yang sangat halus yang terdiri dari setidaknya 10 hingga 12 lapisan di seluruh bagian dinding tipis, dikombinasikan dengan data karakterisasi material yang terverifikasi dan parameter respons mesin yang akurat.

Untuk mengubah diagnostik CAE virtual ini menjadi solusi praktis, tim teknik harus mengikuti pohon keputusan diagnostik standar. Ketika simulasi menunjukkan risiko garis rajutan yang tidak dapat diterima, insinyur harus mengevaluasi dan mengisolasi variabel secara sistematis daripada menyesuaikan parameter secara acak. Pertama, periksa apakah persimpangan dapat dipindahkan ke kawasan tidak kritis dengan menggeser lokasi gerbang. Jika kendala geometris membuat relokasi gerbang tidak mungkin dilakukan, langkah selanjutnya adalah mengevaluasi manajemen termal lokal, menilai apakah penyesuaian suhu cetakan variabel dapat meningkatkan ikatan molekul. Terakhir, jika penyesuaian termal tidak mencukupi, ketebalan dinding mekanis harus diubah untuk menurunkan hambatan aliran lokal dan meningkatkan tekanan pengepakan. Metode terstruktur ini memastikan bahwa modifikasi pada perkakas dan proses didasarkan pada prinsip-prinsip rekayasa yang baik, sehingga secara signifikan mengurangi siklus pengembangan dan mencegah pesanan perubahan rekayasa (ECO) yang mahal di akhir siklus peluncuran.

Strategi Desain Cetakan dan Lokasi Gerbang: Mengontrol Jalur Aliran dan Tata Letak Termal

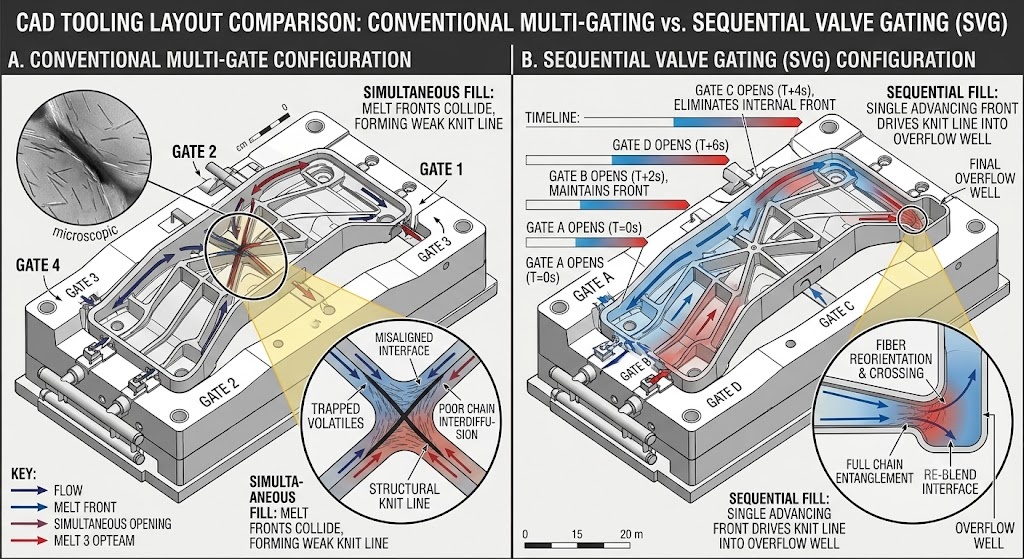

Metode utama untuk menghilangkan atau merelokasi garis rajutan adalah penempatan sistem gating alat yang strategis. Pemilihan geometri gerbang—baik menggunakan gerbang katup langsung, gerbang tepi, atau gerbang kipas yang presisi—menentukan pola pengisian awal dan secara langsung mengontrol bagaimana bagian depan aliran terbelah dan bergabung kembali di sekitar pin inti atau potongan internal. Saat merancang komponen yang kompleks, insinyur harus menetapkan aturan yang tepat mengenai jarak aliran dan rasio maksimum panjang aliran terhadap ketebalan dinding yang diizinkan. Misalnya, dalam perangkat elektronik konsumen berdinding tipis, strategi gerbang katup sekuensial (SVG) sering digunakan. Dengan menggunakan pin hidrolik atau pneumatik yang dikontrol secara elektronik untuk membuka gerbang katup dalam urutan waktu yang tepat, para insinyur dapat sepenuhnya menghilangkan pembentukan garis rajutan internal dengan memaksa bagian depan lelehan tunggal yang terus menerus menyapu rongga, menggeser garis las ke area flash periferal atau tepi non-struktural.

Selain penempatan gerbang, pengelolaan kinerja termal dalam baja cetakan sangat penting untuk mengoptimalkan kualitas garis rajutan. Jalur pendingin tradisional yang dibor lurus sering kali membuat bagian inti dalam dan sudut kompleks terisolasi dari pendinginan termal yang efektif, sehingga menghasilkan titik panas lokal atau gradien termal parah yang melemahkan antarmuka jalur rajutan. Mengganti saluran konvensional dengan saluran pendingin konformal canggih—diproduksi melalui sintering laser logam langsung (DMLS)—memungkinkan saluran pendingin mengikuti kontur rongga komponen secara tepat. Hal ini memastikan pembuangan panas yang sangat seragam dan memungkinkan pencetakan siklus panas cepat (RHCM) yang terlokalisasi secara presisi. Dengan menggunakan uap atau air bertekanan suhu tinggi untuk memanaskan dengan cepat area garis rajutan lokal selama pengisian, dan kemudian beralih ke air dingin untuk pemadatan yang cepat, produsen dapat mempertahankan suhu permukaan rongga di atas transisi kaca resin atau titik leleh kristal selama pembentukan garis rajutan. Ini sepenuhnya menghilangkan takik pada permukaan dan memaksimalkan belitan rantai polimer.

Sebelum menerapkan modifikasi peralatan canggih ini, tim teknik harus melakukan laba atas investasi (ROI) dan penilaian risiko di muka secara ketat. Meskipun menambahkan sisipan konformal DMLS atau manifold SVG dapat meningkatkan belanja modal perkakas awal sebesar puluhan ribu dolar, biaya ini harus diseimbangkan secara cermat terhadap metrik operasional jangka panjang. Untuk produksi otomotif bervolume tinggi yang dijalankan selama beberapa tahun, pengurangan waktu siklus sebesar 20 persen dikombinasikan dengan pengurangan tingkat kerusakan yang signifikan dengan mudah membenarkan premi perkakas di muka. Sebaliknya, untuk komponen medis bervolume lebih rendah, memodifikasi ketebalan dinding bagian atau menggabungkan sumur luapan lokal—yang mengumpulkan slug dingin di ujung bagian depan aliran dan dapat dikerjakan dengan rapi setelah pencetakan—menghadirkan alternatif yang lebih hemat biaya yang mencapai spesifikasi mekanis yang diperlukan tanpa melebihi anggaran modal proyek.

Pengorbanan Pemrosesan, Bahan, dan Produksi: Mengoptimalkan Matriks Parameter

Ketika modifikasi perkakas dibatasi oleh anggaran atau jadwal, para insinyur harus mengandalkan optimalisasi proses yang sistematis dan pemilihan material yang cermat untuk mengelola kinerja jalur rajutan. Struktur molekul polimer mentah menentukan perilaku reologinya selama konvergensi bagian depan leleh. Resin komoditas yang tidak terisi seperti polipropilen (PP) atau amorf akrilonitril butadiena stirena (ABS) mengalir dengan mudah dan mudah berikatan pada energi relatif lebih rendah. Namun, plastik rekayasa suhu tinggi seperti polikarbonat (PC), poliamida 6/66 (PA6/PA66), dan polifenilen oksida (PPO)—terutama bila diisi dengan 30 persen hingga 50 persen serat kaca atau pengubah mineral—menghadirkan tantangan reologi yang parah. Untuk senyawa tingkat lanjut ini, penyesuaian parameter harus mengikuti matriks pemrosesan yang sangat terstruktur, "konservatif hingga agresif" untuk menghindari degradasi material atau perpanjangan waktu siklus.

Untuk mengatasi cacat garis rajutan di lantai produksi secara sistematis, teknisi harus berkonsultasi dengan pedoman parameter bahan dan pemrosesan yang komprehensif. Penyesuaian harus selalu dilakukan secara berurutan, sehingga proses menjadi stabil selama beberapa siklus setelah setiap modifikasi untuk secara akurat mengukur dampaknya terhadap kualitas komponen dan kinerja struktural:

Jika parameter pemrosesan yang dioptimalkan tidak dapat sepenuhnya menghilangkan garis rajutan yang terlihat pada komponen yang sangat estetis, mungkin diperlukan operasi finishing sekunder. Opsi remediasi pasca-cetakan—termasuk pengamplasan mekanis, cat dasar dan pengecatan otomatis, pemolesan uap kimia, atau fusi ultrasonik lokal—dapat secara efektif menutupi noda pada permukaan, namun hal ini menimbulkan dampak produksi yang signifikan. Meskipun pelapisan poliuretan sekunder atau pencucian pelarut kimia dapat mengembalikan permukaan akhir yang sempurna dan berkilau ke rumah konsumen amorf, operasi ini meningkatkan biaya total komponen, memerlukan tenaga kerja tambahan, dan meningkatkan tingkat kerusakan karena cacat penanganan. Selain itu, penyelesaian permukaan tidak memperbaiki kelemahan struktural yang mendasarinya. Jika serat kaca tetap tidak sejajar di bawah permukaan yang dicat, bagian tersebut akan rusak karena tekanan mekanis. Manajer operasi harus hati-hati mempertimbangkan biaya penyelesaian ini dibandingkan dengan investasi modal jangka panjang untuk peningkatan perkakas canggih, memilih opsi yang paling menyeimbangkan kualitas, biaya, dan keandalan komponen.
