Cetakan Aluminium: Panduan Komprehensif untuk Jenis, Aplikasi, dan Manfaat

Cetakan Aluminium: Panduan Komprehensif untuk Jenis, Aplikasi, dan Manfaat

Di dunia manufaktur yang luas dan inovatif, pilihan material alat adalah keputusan penting yang dapat mendefinisikan keberhasilan proyek. Sementara baja telah lama menjadi pekerja keras tradisional untuk pembuatan cetakan, pesaing baru telah bangkit menjadi terkenal, merevolusi cara produk dihidupkan: aluminium. Dengan kombinasi sifatnya yang unik, dari konduktivitas termal yang luar biasa hingga sifat ringan, cetakan aluminium telah menjadi alat yang sangat diperlukan bagi para insinyur, perancang, dan produsen di berbagai industri. Panduan ini akan membawa Anda dalam perjalanan ke dunia cetakan aluminium, menjelajahi jenis, aplikasi, dan keunggulan berbeda yang mereka tawarkan dibandingkan bahan tradisional.

Apa itu cetakan aluminium?

Cetakan aluminium adalah alat yang digunakan dalam berbagai proses pembuatan untuk membentuk dan membentuk bahan, seperti plastik, karet, dan busa. Pada intinya, ini adalah blok aluminium paduan yang sudah mesin presisi yang berisi rongga dalam bentuk produk akhir yang diinginkan. Ketika bahan cair atau lentur disuntikkan, dituangkan, atau ditekan ke dalam rongga ini, itu mengambil bentuk cetakan dan, setelah pendinginan atau pemadatan, dikeluarkan sebagai bagian yang sudah jadi.

Sejarah Singkat dan Evolusi

Selama beberapa dekade, baja mendominasi industri pembuatan cetakan karena kekerasan dan daya tahannya yang luar biasa. Namun, kebutuhan akan pembuatan prototipe yang lebih cepat dan produksi volume rendah hingga pertengahan yang lebih hemat biaya menyebabkan eksplorasi bahan alternatif. Upaya awal untuk menggunakan aluminium disambut dengan skeptis, tetapi sebagai kemajuan dalam pemesinan CNC dan pengembangan paduan aluminium berkekuatan tinggi (seperti 7075 dan 6061) muncul, potensi material menjadi tidak dapat disangkal. Saat ini, aluminium bukan hanya pilihan sekunder tetapi juga pilihan utama untuk berbagai aplikasi, memainkan peran penting dalam segala hal mulai dari pengembangan suku cadang otomotif baru hingga produksi barang -barang konsumen sehari -hari. Evolusinya telah mencerminkan pergeseran industri menuju inovasi dan efisiensi yang cepat, menjadikannya landasan manufaktur modern.

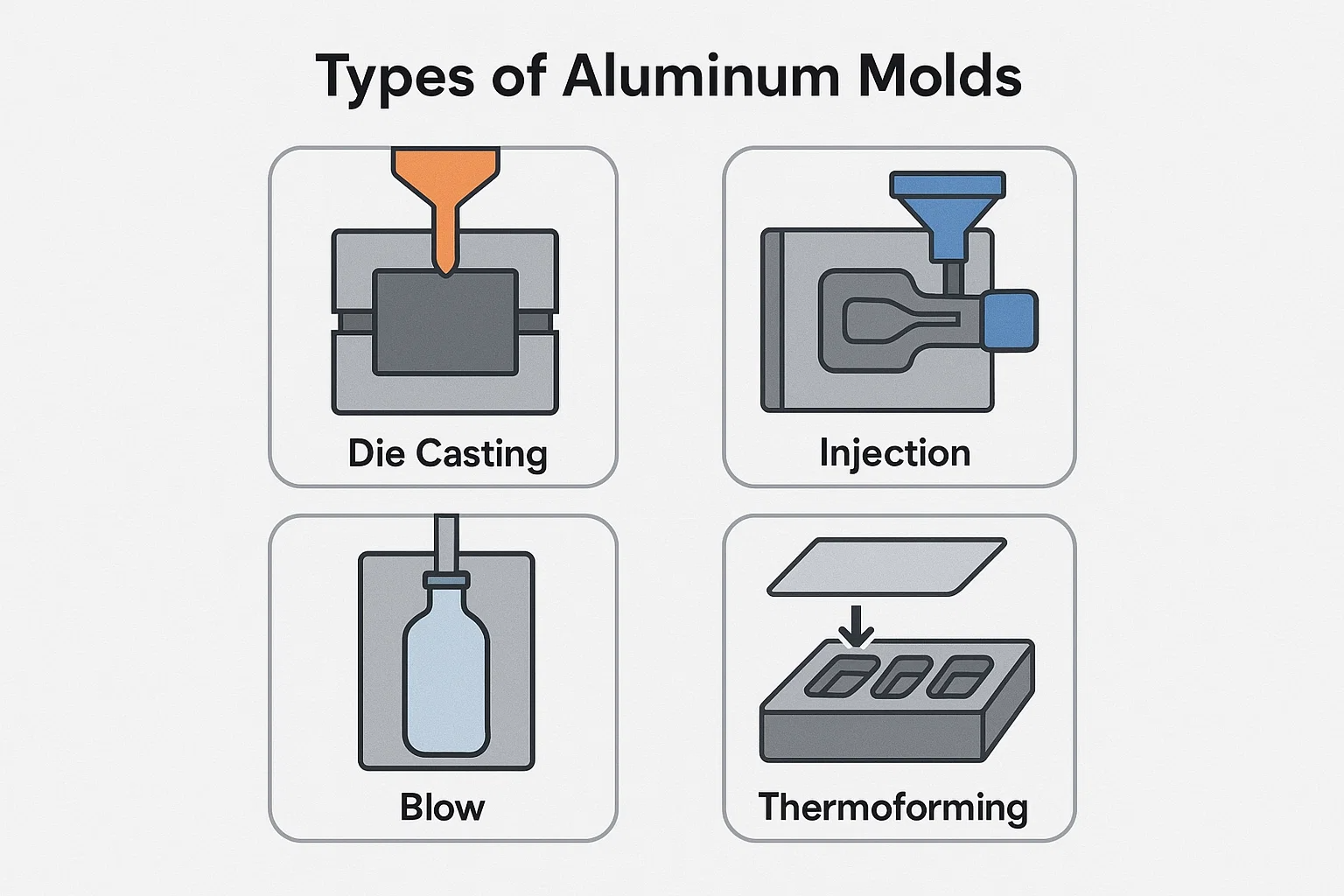

Jenis cetakan aluminium

Cetakan aluminium sangat fleksibel, dan desain serta fungsinya disesuaikan dengan proses pembuatan spesifik yang digunakan untuk mereka. Sementara bahan dasar tetap sama, rekayasa di belakang setiap jenis cetakan unik. Kami dapat mengkategorikan cetakan aluminium dalam dua cara utama: berdasarkan proses pembuatan yang mereka dukung dan berdasarkan aplikasi spesifik mereka.

Berdasarkan proses pembuatan

Cetakan casting die: Die casting adalah proses yang memaksa logam cair di bawah tekanan tinggi ke dalam rongga cetakan. Aluminium adalah bahan yang populer untuk bagian yang sudah jadi dalam casting die (mis., Blok mesin, tubuh kamera), tetapi juga dapat digunakan untuk membuat cetakan itu sendiri, terutama untuk pembuatan prototipe dan produksi jangka pendek. Konduktivitas termal aluminium yang sangat baik membantu dengan cepat mendinginkan logam cair, meningkatkan kecepatan siklus casting.

Cetakan injeksi: Ini mungkin aplikasi yang paling umum untuk cetakan aluminium. Cetakan injeksi melibatkan menyuntikkan plastik cair ke dalam cetakan di bawah tekanan tinggi. Fitur menonjol Aluminium di sini adalah kemampuannya untuk menghilangkan panas dengan cepat. Ini berarti plastik mengeras lebih cepat, secara dramatis memperpendek "waktu siklus" - waktu yang dibutuhkan untuk menghasilkan satu bagian. Untuk produsen, waktu siklus yang lebih cepat diterjemahkan langsung ke dalam efisiensi produksi yang lebih tinggi dan biaya yang lebih rendah.

Blow cetakan: Blow Moulding adalah proses yang digunakan untuk membuat bagian plastik berongga, seperti botol dan wadah. Ini melibatkan menggembungkan tabung plastik yang dipanaskan (parison) di dalam cetakan tertutup. Cetakan aluminium sangat ideal untuk cetakan pukulan karena sifatnya yang ringan, yang membuatnya lebih mudah ditangani dan dipasang, dan sifat termal mereka, yang membantu mendinginkan bagian plastik secara merata, memastikan ketebalan dinding yang konsisten.

Cetakan Thermoforming: Thermoforming adalah proses di mana selembar plastik dipanaskan sampai lentur, kemudian dibungkus atau ditekan ke dalam cetakan. Vakum sering diterapkan untuk mengisap lembaran ke dalam kontur cetakan. Konduktivitas termal tinggi aluminium sangat penting di sini, karena memungkinkan cetakan untuk dengan cepat memanaskan atau mendinginkan lembaran plastik, memastikan bagian akhir memegang bentuknya dengan presisi. Cetakan ini umum dalam kemasan, terutama untuk makanan dan barang konsumen.

Berdasarkan aplikasi

Cetakan plastik: Kategori yang luas ini mencakup berbagai macam produk, dari mainan anak -anak dan barang -barang rumah tangga hingga selongsong elektronik yang kompleks. Seperti disebutkan, aluminium sangat efektif untuk mencetak plastik karena sifat termal dan kemampuan mesin yang mudah, menjadikannya bahan pilihan untuk prototipe cepat dan produksi volume sedang.

Cetakan karet: Cetakan aluminium juga digunakan untuk membentuk karet, seringkali melalui cetakan kompresi atau cetakan injeksi. Kemudahan aluminium dapat mesin memungkinkan untuk pembuatan rongga cetakan yang rumit untuk produk seperti gasket, segel, dan komponen karet khusus.

Cetakan busa: Dalam industri seperti otomotif dan pengemasan, busa dicetak untuk membuat isolasi, komponen tempat duduk, dan sisipan pelindung. Cetakan aluminium sangat cocok untuk aplikasi ini karena bobotnya yang lebih rendah dan sifat termal yang sangat baik membantu dalam proses rumit untuk memperluas dan memperkuat bahan busa.

Cetakan Makanan: Dari batang cokelat hingga makanan penutup beku, cetakan aluminium adalah bahan pokok di industri makanan. Resistensi korosi dan kemampuan mereka untuk dengan cepat mentransfer panas (atau dingin) sangat berharga untuk memastikan kualitas yang konsisten dan mempercepat siklus produksi. Bahannya juga tidak beracun dan mudah dibersihkan, memenuhi standar kebersihan yang ketat.

Cetakan Casting Investasi: Meskipun kurang umum daripada proses lain, cetakan aluminium dapat digunakan sebagai pola "master" untuk menciptakan pola lilin dalam proses pengecoran investasi. Hal ini memungkinkan untuk produksi sejumlah besar pola lilin terperinci, yang kemudian digunakan untuk membuat cetakan keramik untuk pengecoran logam. Daya tahan cetakan aluminium dan kemampuan untuk menangkap detail halus membuatnya cocok untuk aplikasi khusus ini.

Aplikasi cetakan aluminium

Cetakan aluminium telah menemukan jalan mereka ke beragam industri, didorong oleh kebutuhan akan proses manufaktur yang lebih cepat, lebih hemat biaya, dan mudah beradaptasi. Properti unik mereka menjadikannya pilihan yang disukai bagi perusahaan yang ingin merampingkan produksi dan membawa produk baru ke pasar dengan cepat.

Industri menggunakan cetakan aluminium

Otomotif Industri otomotif adalah pengguna utama cetakan aluminium, terutama untuk pembuatan prototipe dan produksi komponen interior volume rendah. Kemampuan Aluminium untuk membuat bentuk yang kompleks dengan tingkat presisi yang tinggi sangat penting untuk bagian -bagian seperti dasbor, panel pintu, dan potongan -potongan. Selain itu, disipasi panasnya yang cepat membantu mengurangi waktu siklus untuk mencetak bagian-bagian plastik, yang merupakan keuntungan signifikan dalam siklus pengembangan yang bergerak cepat dari model kendaraan baru.

Aerospace Di sektor dirgantara, di mana presisi dan berat adalah yang terpenting, cetakan aluminium digunakan untuk membuat bagian dan komponen non-struktural untuk interior dan eksterior pesawat. Sifatnya yang ringan menyederhanakan penanganan selama proses pencetakan, dan efektivitas biaya mereka membuat mereka ideal untuk produksi suku cadang khusus dalam jumlah yang lebih kecil.

Kemasan Berjalanlah ke toko kelontong mana pun, dan Anda akan melihat banyak contoh produk yang dibuat dengan bantuan cetakan aluminium. Dari wadah makanan plastik dan tutup botol hingga paket lepuh dan kemasan barang konsumen, sifat pendinginan cepat aluminium memungkinkan untuk produksi massal dengan kecepatan tinggi. Efisiensi ini sangat penting dalam industri pengemasan, di mana jutaan unit diproduksi setiap hari.

Barang konsumen Pasar Barang Konsumen didorong oleh inovasi dan siklus produk yang cepat. . Cetakan aluminium sangat cocok, memungkinkan produsen untuk dengan cepat membuat prototipe dan menghasilkan beragam produk, termasuk selongsong perangkat elektronik, suku cadang alat, dan barang -barang rumah tangga. Biaya cetakan aluminium yang lebih rendah dibandingkan dengan baja membuatnya layak untuk menghasilkan cetakan untuk produk dengan umur pasar yang lebih pendek atau untuk edisi terbatas.

Medis Industri medis bergantung pada presisi dan sterilitas untuk sejumlah besar produk, termasuk perumahan perangkat diagnostik, pegangan alat bedah, dan peralatan medis sekali pakai. Cetakan aluminium digunakan untuk menghasilkan barang -barang ini, menawarkan akurasi yang diperlukan dan kemampuan untuk bekerja dengan berbagai resin plastik khusus. Resistensi korosi material juga membuatnya cocok untuk lingkungan steril dan pembersihan berulang.

---

Manfaat dan Kerugian Menggunakan Cetakan Aluminium

Sementara aluminium memiliki tempat yang jelas dalam manufaktur modern, perspektif yang seimbang membutuhkan pemahaman baik keunggulan dan keterbatasannya. Keputusan untuk menggunakan cetakan aluminium sering kali turun ke penimbangan yang cermat terhadap faktor -faktor ini terhadap persyaratan spesifik proyek.

Keuntungan dari cetakan aluminium

Konduktivitas termal yang tinggi Ini mungkin manfaat paling signifikan dari cetakan aluminium. Aluminium melakukan panas hingga lima kali lebih baik dari baja. Dalam proses seperti cetakan injeksi, ini berarti bahan cair mendingin dan mengeras lebih cepat, secara dramatis mengurangi keseluruhan waktu siklus . Efisiensi ini secara langsung diterjemahkan menjadi output produksi yang lebih tinggi dan biaya per-bagian yang lebih rendah.

Ringan Aluminium kira-kira sepertiga berat baja. Ini membuat cetakan aluminium lebih mudah ditangani, bergerak, dan memasang mesin, mengurangi ketegangan pada peralatan dan mempercepat pergantian cetakan. Bobot yang lebih rendah juga dapat berkontribusi pada berkurangnya konsumsi energi selama proses pencetakan.

Resistensi korosi Tidak seperti banyak jenis baja, paduan aluminium yang digunakan dalam pembuatan cetakan, seperti 7075, memiliki ketahanan alami yang sangat baik terhadap korosi. Properti ini sangat penting di lingkungan di mana cetakan dapat terpapar kelembaban atau bahan kimia tertentu, memperpanjang umur mereka dan mengurangi kebutuhan perawatan.

Kemampuan mesin yang mudah Aluminium adalah logam yang lebih lembut daripada baja, membuatnya lebih mudah dan lebih cepat ke mesin. Rongga cetakan kompleks yang mungkin memakan waktu 100 jam untuk mesin dalam baja dapat diselesaikan hanya dalam 40 jam dalam aluminium. Kemudahan pemesinan ini merupakan faktor utama dalam efektivitas biaya dan waktu penyelesaian yang cepat yang terkait dengan cetakan aluminium, membuatnya sempurna Prototipe cepat dan iterasi pada desain.

Efektivitas biaya Karena biaya bahan yang lebih rendah dan waktu pemesinan yang berkurang, cetakan aluminium dapat secara signifikan lebih murah untuk diproduksi daripada cetakan baja yang sebanding. Ini membuatnya menjadi pilihan yang menarik untuk proyek dengan anggaran terbatas atau untuk proses produksi yang tidak memerlukan daya tahan baja yang ekstrem.

Kerugian cetakan aluminium

Daya tahan (dibandingkan dengan baja) Kelemahan utama aluminium adalah kekerasan yang lebih rendah dibandingkan dengan baja. Sementara cetakan aluminium cukup kuat untuk ribuan siklus, mereka akan aus lebih cepat daripada cetakan baja yang dikeraskan, terutama ketika mencetak bahan abrasif seperti plastik yang dipenuhi kaca. Ini membuat mereka kurang cocok untuk produksi volume ultra-tinggi (mis. Jutaan bagian).

Pakai ketahanan Permukaan cetakan aluminium lebih rentan terhadap goresan, dinging, dan keausan umum daripada cetakan baja. Ini dapat memengaruhi permukaan akhir produk akhir dari waktu ke waktu. Namun, kerugian ini dapat dikurangi dengan menerapkan perawatan permukaan khusus atau pelapis pada cetakan.

---

Cara memilih cetakan aluminium yang tepat

Memilih cetakan yang tepat untuk suatu proyek adalah keputusan strategis yang dapat secara signifikan memengaruhi anggaran dan kualitas produk akhir. Sementara aluminium menawarkan banyak keunggulan, itu bukan solusi satu ukuran untuk semua. Berikut adalah faktor kunci yang perlu dipertimbangkan ketika memutuskan apakah cetakan aluminium adalah pilihan yang tepat untuk proyek Anda.

Faktor yang perlu dipertimbangkan

Volume produksi Ini seringkali merupakan faktor terpenting. Jika proyek Anda membutuhkan proses produksi rendah hingga menengah (biasanya dari beberapa ratus hingga 50.000 bagian), cetakan aluminium kemungkinan merupakan pilihan yang paling hemat dan efisien. Untuk produksi volume tinggi, di mana jutaan siklus diperlukan, daya tahan superior dan ketahanan aus cetakan baja menjadikannya investasi yang lebih baik dalam jangka panjang.

Bagian kompleksitas Kompleksitas desain bagian memainkan peran utama. Machinability aluminium yang mudah memungkinkan penciptaan rongga cetakan yang rumit dan sangat rinci dengan sedikit usaha dan waktu daripada baja. Jika bagian Anda memiliki geometri yang kompleks, tekstur halus, atau fitur yang rumit, cetakan aluminium dapat memberikan cara yang lebih cepat dan lebih ekonomis untuk mencapai hasil yang diinginkan.

Kompatibilitas material Bahan yang Anda rencanakan untuk dicetak sangat penting. Cetakan aluminium sangat cocok untuk sebagian besar plastik komoditas seperti ABS, PP, dan HDPE. Namun, jika Anda mencetak bahan abrasif seperti nilon yang dipenuhi kaca atau bahan yang membutuhkan suhu pemrosesan yang sangat tinggi, cetakan akan mengalami keausan yang dipercepat. Dalam kasus seperti itu, bahan yang lebih tahan lama seperti baja atau cetakan aluminium yang diolah di permukaan mungkin diperlukan.

Anggaran Untuk proyek dengan anggaran terbatas, cetakan aluminium adalah pilihan yang menarik. Biaya material yang lebih rendah dan pengurangan waktu pemesinan diterjemahkan ke dalam investasi di muka yang lebih rendah. Ini membuat mereka ideal untuk startup, proyek R&D, dan siapa pun yang ingin menguji produk baru di pasar tanpa melakukan sejumlah besar modal untuk perkakas.

Bagian 6: Pemeliharaan dan Perawatan Cetakan Aluminium

Pemeliharaan yang tepat sangat penting untuk memperpanjang umur cetakan apa pun, dan cetakan aluminium tidak terkecuali. Meskipun mereka lebih rentan terhadap dipakai daripada baja, rejimen perawatan yang konsisten dapat memastikan mereka terus menghasilkan suku cadang berkualitas tinggi untuk ribuan siklus.

Prosedur pembersihan

Pembersihan reguler sangat penting untuk mencegah penumpukan residu plastik, agen pelepas, atau kontaminan lain yang dapat mempengaruhi kualitas bagian.

• Agen Pembersih Lembut: Gunakan pembersih non-abrasif yang dirancang khusus untuk pemeliharaan cetakan. Bahan kimia atau pelarut yang keras dapat merusak permukaan cetakan dan pelapis pelindung apa pun.

• Alat lunak: Hindari menggunakan pencakar logam atau kuas kawat. Sebagai gantinya, gunakan kuas kuningan atau plastik, kapas, dan kain lembut untuk membersihkan permukaan cetakan tanpa menggaruknya.

• Semprotan Pencegahan: Oleskan lapisan tipis, bahkan dari semprotan rilis cetakan berkualitas tinggi sebelum setiap produksi berjalan. Ini tidak hanya membantu sebagian ejeksi tetapi juga bertindak sebagai lapisan pelindung, membuat pembersihan di masa depan lebih mudah.

Pedoman Penyimpanan

Ketika cetakan tidak digunakan, penyimpanan yang tepat adalah kunci untuk mencegah karat, korosi, dan kerusakan fisik.

• Bersih dan kering: Pastikan cetakan benar -benar bersih dan kering sebelum menyimpannya. Kelembaban apa pun dapat menyebabkan oksidasi.

• Pelapis Pelindung: Oleskan pencegahan karat atau semprotan pelindung cetakan khusus ke semua permukaan cetakan. Ini menciptakan penghalang terhadap elemen lingkungan.

• Lingkungan yang dikendalikan iklim: Simpan cetakan di area yang dikendalikan iklim untuk menghindari fluktuasi suhu yang dapat menyebabkan kondensasi.

• Casing yang tepat: Simpan cetakan dalam wadah yang kokoh dan tertutup atau di rak yang ditunjuk untuk mencegah kerusakan fisik akibat benjolan atau tetes yang tidak disengaja.

Tips pemeliharaan preventif

Menjadi proaktif dengan pemeliharaan dapat menyelamatkan Anda dari perbaikan yang mahal di telepon.

• Inspeksi reguler: Periksa secara rutin cetakan untuk tanda -tanda keausan, seperti goresan, torehan, atau erosi di area kritis seperti gerbang dan pelari. Menangkap masalah ini lebih awal memungkinkan perbaikan kecil sebelum menjadi masalah besar.

• Pemeriksaan pin ejector: Periksa secara teratur bahwa semua pin ejector bergerak bebas dan tidak menempel, karena ini dapat menyebabkan tekanan pada cetakan dan merusak bagian yang sudah jadi.

• Pelumasan: Tetap bergerak, seperti pin pemandu dan busing, dilumasi dengan benar untuk memastikan pengoperasian yang lancar dan mencegah keausan.

Tren masa depan dalam cetakan aluminium

Dunia manufaktur berada dalam keadaan evolusi yang konstan, dan cetakan aluminium berada di garis depan dari perubahan ini. Kemajuan teknologi dan permintaan yang semakin besar untuk siklus produksi yang lebih cepat membentuk masa depan perkakas aluminium.

Kemajuan dalam teknik manufaktur

Integrasi Pabrikan aditif (pencetakan 3D) merevolusi bagaimana cetakan aluminium dibuat. Sementara cetakan lengkap mungkin masih mesin CNC, pencetakan 3D dapat digunakan untuk membuat fitur internal yang kompleks, seperti saluran pendingin konformal. Saluran -saluran ini mengikuti kontur yang tepat dari rongga cetakan, memungkinkan pendinginan yang lebih seragam dan cepat dari bagian tersebut, yang selanjutnya mengurangi waktu siklus dan meningkatkan kualitas bagian.

Tren kunci lainnya adalah penggunaan Cetakan hibrida , di mana dasar aluminium dikombinasikan dengan sisipan baja yang dikeraskan di area keausan tinggi, seperti gerbang dan pin ejector. Desain pintar ini memanfaatkan yang terbaik dari kedua dunia: efektivitas biaya dan sifat termal aluminium yang cepat dengan daya tahan baja di area kritis.

Aplikasi baru

Ketika paduan aluminium kinerja tinggi baru dikembangkan, penggunaan cetakan aluminium akan berkembang menjadi industri yang sebelumnya hanya bergantung pada baja. Kita dapat berharap untuk melihatnya lebih sering digunakan dalam aplikasi yang melibatkan bahan yang lebih kuat dan lebih abrasif atau di bidang seperti manufaktur kendaraan listrik, di mana prototipe cepat dan iterasi desain cepat sangat penting untuk keunggulan kompetitif.

---

Jadi

Cetakan aluminium telah memperkuat tempat mereka sebagai komponen vital dari manufaktur modern. Mereka menawarkan perpaduan yang menarik Efektivitas biaya, kecepatan, dan fleksibilitas desain Itu tak tertandingi oleh bahan perkakas tradisional. Meskipun mereka mungkin bukan pilihan yang ideal untuk setiap proyek, konduktivitas termal mereka yang luar biasa, sifat ringan, dan kemudahan pemesinan menjadikannya solusi untuk membuat prototipe, produksi volume rendah hingga menengah, dan produk dengan geometri kompleks.

Di era yang ditentukan oleh inovasi yang cepat, kemampuan untuk mengubah ide dengan cepat dan ekonomis menjadi produk yang berwujud lebih berharga dari sebelumnya. Cetakan aluminium memberikan jembatan penting antara desain dan kenyataan, memberdayakan produsen untuk membawa produk ke pasar lebih cepat dan lebih efisien. Mereka tidak hanya mewakili pilihan material, tetapi juga keputusan strategis yang mendorong efisiensi, inovasi, dan profitabilitas di berbagai industri.

Pertanyaan yang Sering Diajukan (FAQ)

1. Apa perbedaan utama antara cetakan aluminium dan baja?

• Menjawab: Perbedaan utama dalam biaya, daya tahan, dan sifat termal. Cetakan aluminium umumnya lebih terjangkau, lebih ringan, dan memiliki konduktivitas termal yang jauh lebih tinggi, yang memperpendek waktu siklus. Namun, cetakan baja lebih tahan lama dan memiliki ketahanan aus yang lebih tinggi, membuatnya lebih baik untuk produksi volume yang sangat tinggi atau cetakan bahan abrasif.

2. Berapa banyak bagian yang dapat dihasilkan oleh cetakan aluminium?

• Menjawab: Umur cetakan aluminium sangat bervariasi tergantung pada bahan yang dicetak, bagian kompleksitas, dan pemeliharaan. Cetakan aluminium biasanya digunakan untuk proses produksi mulai dari beberapa ratus hingga puluhan ribu bagian. Dengan perawatan yang tepat dan bahan non-abasif, beberapa cetakan aluminium bahkan dapat melebihi 100.000 siklus.

3. Apakah cetakan aluminium cocok untuk cetakan injeksi?

• Menjawab: Ya, tentu saja. Cetakan aluminium banyak digunakan dalam cetakan injeksi, terutama untuk prototipe, produksi volume rendah, dan produk dengan plastik non-abasif. Konduktivitas termal yang tinggi memungkinkan pendinginan plastik yang lebih cepat, yang secara signifikan dapat mengurangi waktu siklus secara keseluruhan.

4. Bisakah Anda menggunakan cetakan aluminium untuk aplikasi suhu tinggi?

• Menjawab: Paduan aluminium memiliki titik leleh yang lebih rendah daripada baja, sehingga tidak cocok untuk proses cetakan yang sangat tinggi seperti yang digunakan untuk plastik teknik tertentu. Namun, untuk plastik dan karet yang paling umum, cetakan aluminium berkinerja sangat baik.

5. Berapa biaya khas cetakan aluminium dibandingkan dengan cetakan baja?

• Menjawab: Cetakan aluminium seringkali dapat 30% hingga 50% lebih murah daripada cetakan baja yang sebanding. Ini terutama karena biaya bahan aluminium yang lebih rendah dan waktu pemesinan yang dikurangi yang diperlukan untuk membuat cetakan.
